还有0项未选择重置

选择代码

代码参数

材质

螺纹旋向

表面处理

选型参数

丝杠外径D(mm) *

螺距 *

丝杠长度L(mm) *

80~1200/0.5

台阶长度S(mm) *

2~100/0.5

台阶长度F(mm) *

台阶直径R(mm) *

图片仅供参考

30度梯形丝杠组件法兰型螺母标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 丝杠	材质 / 螺帽	表面处理 / 丝杠	类型
JT-ILSUD●	右旋	S45C	黄铜	发黑	支持侧+支持侧 ● 法兰型螺帽
JT-ILSUQ●	左右旋	S45C	黄铜	发黑	支持侧+支持侧 ● 法兰型螺帽
JT-ILSUU●	右旋	SUS303	黄铜	—	支持侧+支持侧 ● 法兰型螺帽
JT-ILSUF●	左右旋	SUS303	黄铜	—	支持侧+支持侧 ● 法兰型螺帽
JT-ILEUD	右旋	S45C	球墨铸铁 QT400	发黑	支持侧+支持侧 ● 法兰型螺帽
JT-ILEUQ	左右旋	S45C	球墨铸铁 QT400	发黑	支持侧+支持侧 ● 法兰型螺帽
JT-ILEUU	右旋	SUS303	球墨铸铁 QT400	—	支持侧+支持侧 ● 法兰型螺帽
JT-ILEUF	左右旋	SUS303	球墨铸铁 QT400	—	支持侧+支持侧 ● 法兰型螺帽

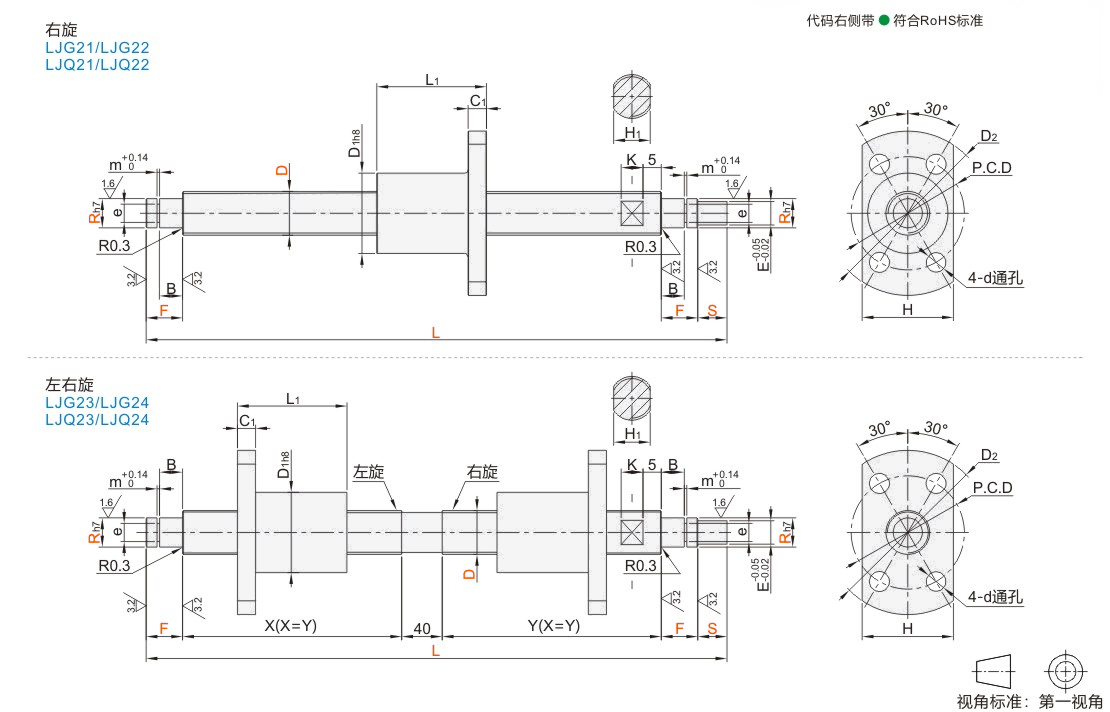

X、Y请根据使用要求制定尺寸，最小单位0.5mm。

挡圈槽尺寸表

R	e	e公差	m	B
6	5.7	0 -0.06	0.8	6
8	5	0 -0.06	0.7	7
10	9.6	0 -0.09	1.15	8
10	9.6	0 -0.09			12	11.5	0 -0.11
15	14.3	9					0 -0.11

选型参数

选型表

型号		螺距	最小单位0.5		F	R	螺帽尺寸							丝杠尺寸			轴向间隙	径向间隙	动态容许推力 KN	理论传动效率
代码	丝杠轴径D	螺距	L	S	F	R	D1	L1	D2	C1	P.C.D	d	H	E	H1	K	轴向间隙	径向间隙	动态容许推力 KN	理论传动效率
右旋 JT-ILSUU	10	3	80~499	2~40	8	6	20	24	37	5	26	4.3	23	5	8	5	0.1mm 以内	0.3mm 以内	2.5	≈32%
右旋 JT-ILSUD JT-ILSUU JT-ILEUD JT-ILEUU 左右旋 JT-ILSUQ JT-ILSUF JT-ILEUQ JT-ILEUF	12	2	130~1000	2~100	10	8	22	30	45	5	31	5.3	25	6	10	5			3.9
	12	3*			10	8								6	10	5			3.9
	14	3			10 12	8 10								8	12	7			4.5	≈39%
	16	3	150~1200			10 12	28	35	52	6	38	6.3	31	10	14	8			6.62	≈35%
	16	4*				10 12	28	35	52		38		31	10	14				6.62	≈35%
	20	4				12 15	32	40	57		42		35	12	17				9.8	≈37%
	25	5				12 15	36	50	62	7	47		41	12	23				14.2	≈37%

带*的规格仅适用JT-ILSUD/22。
JT-ILSUD/JT-ILSUU、JT-ILEUD/JT-ILEUU需满足条件：L>2×F+L1+S。
JT-ILSUQ/JT-ILSUF、JT-ILEUQ/JT-ILEUF需满足条件：L>2×(L1+F)+40+S。

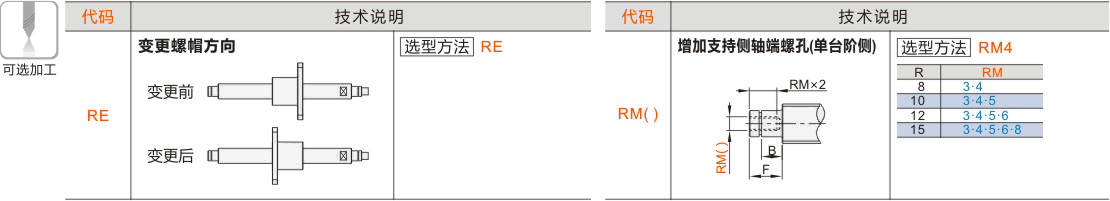

可选加工参数

暂未上传文档资料

30度梯形丝杠组件 法兰型螺母 标准型
