圆弧齿同步轮 2GM型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
EUA01	2GM040	4	2.0	铝合金	铝合金	本色阳极氧化
EUA12	2GM040	4	2.0	S45C	S45C	发黑
EUA13	2GM040	4	2.0	S45C	S45C	喷砂镀镍
EUA21	2GM060	6	2.0	铝合金	铝合金	本色阳极氧化
EUA32	2GM060	6	2.0	S45C	S45C	发黑
EUA33	2GM060	6	2.0	S45C	S45C	喷砂镀镍
EUA41	2GM090	9	2.0	铝合金	铝合金	本色阳极氧化
EUA52	2GM090	9	2.0	S45C	S45C	发黑
EUA53	2GM090	9	2.0	S45C	S45C	喷砂镀镍

选型参数

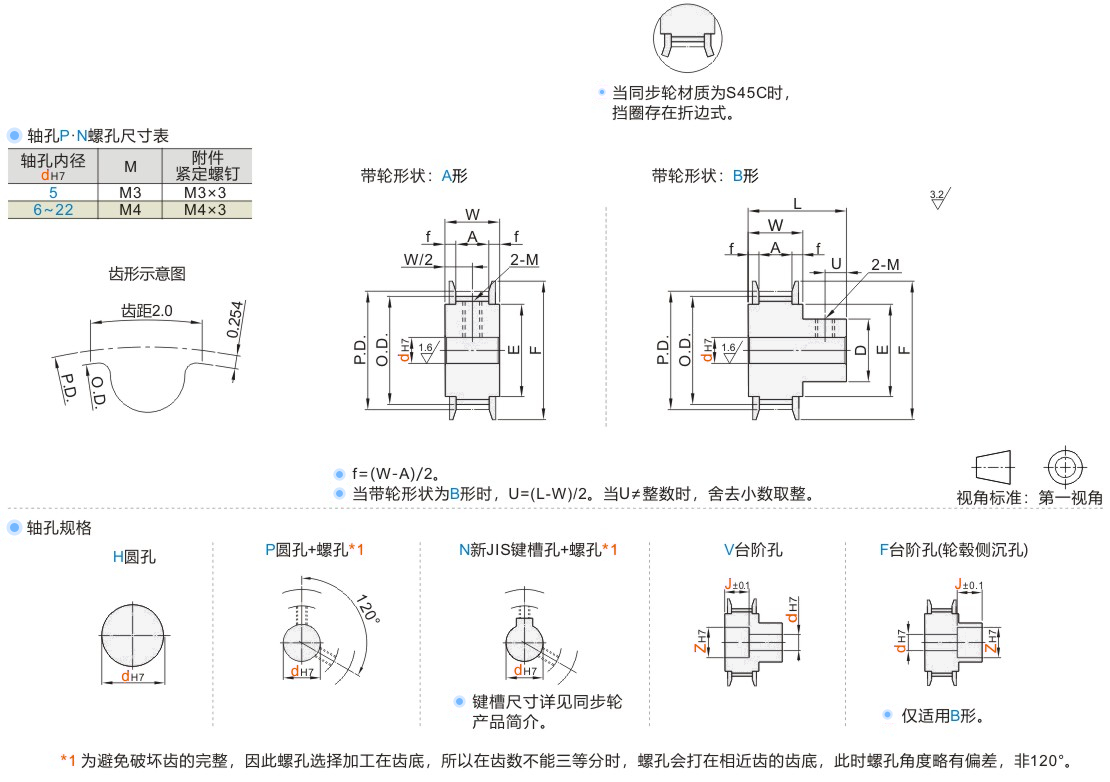

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)								轴孔V、F			P.D.	O.D.	D	F	E	带轮公称宽度
型号				A形				B形				Z(最小单位1)		J (最小单位0.1)						带轮公称宽度
代码	齿数			H	P	N	V	H	P	N	V∙F	A形	B形	J (最小单位0.1)						A	W	L
铝合金 JT-VDBSD-2GM040 JT-VDBUD-2GM060 JT-VDBFD-2GM090 S45C JT-VDBDU-2GM040 JT-VDBDQ-2GM040 JT-VDBQU-2GM060 JT-VDBQQ-2GM060 JT-VDBOU-2GM090 JT-VDBOQ-2GM090	14	A	H P N V F	3	—	—	—	—	—	—	—	—	—	A形时 2.0≤J≤W-2.0 B形时 2.0≤J≤L-2.0	8.91	8.4	—	13	6	皮带宽度4 2GM040 A:5 W:8.3 L:16 皮带宽度6 2GM060 A:7 W:10.3 L:18 皮带宽度9 2GM090 A:10 W:13.3 L:21
	15			3~4											9.55	9.04		14	7
	16			3~4											10.19	9.68		14	7
	18			4·4.5·5											11.46	10.95		16	8
	20			4·4.5·5·6											12.73	12.22		17	9
	21			4~6											13.37	12.86		18	10
	22	A B		4~6			4	4				6			14.01	13.5	8	18	10
	24			5~8			5~6	5~6				7~8			15.28	14.77	10	20	12
	25			5~8			5~6	5~7				7~8			15.92	15.41		20
	26			5~8			5~6	5~8				7~8			16.55	16.04		21
	28			5~10			5~8	5~8				7~10			17.83	17.32		23	14
	30			5~11			5~9	5~8			5	7~11	7		19.1	18.59	11	24	15
	32			5~13	5~10		5~11	5~9	5~6		5~7	7~13	7~9		20.37	19.86	13	25	17
	34			6~14	6~10		6~12	6~10	6~8		6~8	8~14	8~10		21.65	21.14	14	27	18
	36			6~14	6~10		6~12	6~10	6~8		6~8	8~14	8~10		22.92	22.41	14	27	18
	38			6~16	6~10	8	6~14	6~12	6~8		6~10	8~16	8~12		24.19	23.68	16	29	20
	40			6~17	6~12	8·10	6~15	6~13	6~10		6~11	8~17	8~13		25.46	24.95	17	30	21
	44			6~19	6~13	8~11	6~17	6~15	6~12		6~13	8~19	8~15		28.01	27.5	19	32	23
	48			8~22	8~15	8~13	8~20	8~18	8~12	8	8~16	10~22	10~18		30.56	30.05	22	35	26
	50			8~23	8~16	8~14	8~21	8~18	8~12	8	8~16	10~23	10~18		31.83	31.32	22	36	27
	60			8~29	8~22	8~19	8~27	8~24	8~22	8~14	8~22	10~29	10~24		38.2	37.69	28	42	33

轴孔规格H、V、F时，无螺孔。
孔径4.5仅适用轴孔规格H。
孔径6.35、9.525仅适用轴孔规格H、P、V、F。
孔径12.7仅适用轴孔规格H、P。
孔径9不适用轴孔规格N。
“可选加工”见同步轮产品简介。
选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
