定位衬套

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	d公差	P公差	材质	硬度	表面处理	类型
JT-RISXD	H7	g7	SUJ2	56HRC~	—	粘接型 ● 无肩型 ● L尺寸选择型
JT-RISXX	H7	g7	SUJ2	56HRC~	—	粘接型 ● 带肩型 ● L尺寸选择型

安装说明
衬套外径为负公差，通过微调与安装孔的间隙，最终实现以定位销为定位基准，确定衬套在安装孔内的理想位置。
衬套外径处加工1~3道沟槽，通过涂抹胶水进行衬套的安装固定，实现衬套安装位置微调效果，有效保证定位精度。
外径槽数：当L<10时，为1道槽，V=L/2；当10≤L≤12时，为2道槽，V=L/3；当L>12时，为3道槽，V=L/4。

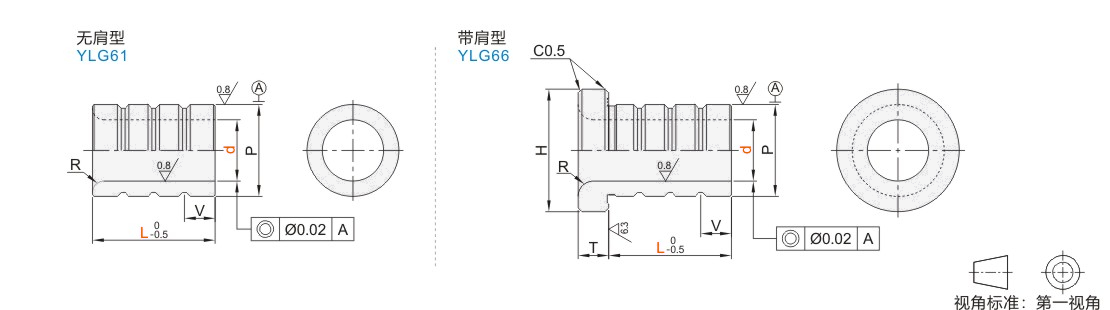

选型参数

无肩型

型号			L	Pg7		R
代码	dH7		L	Pg7		R
JT-RISXD	4	+0.012 0	5 6 8	8	-0.005 -0.020	1
	5		6 8 10	10
	6		5 6 8 10 12 15 16 20	10
	8	+0.015 0	6 8 10 12 15 16 20 25	12	-0.006 -0.024	2
	10	+0.015 0	8 10 12 15 16 20 25	15
	12	+0.018 0	10 12 15 16 20 25 30	18

带肩型

型号			L	Pg7		H	T	R
代码	dH7		L	Pg7		H	T	R
JT-RISXX	4	+0.012 0	5 6	8	-0.005 -0.020	12	3	1
	5		5 6	10		14
	6		5 6 8 10 12 15	10		14
	8	+0.015 0	5 6 8 10 12 15	12	-0.006 -0.024	16	4	2
	10	+0.015 0	6 8 10 12	15		19
	12	+0.018 0	8 10 12	18		22
