带座轴承 T型定位式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承	材质 / 轴承座	表面处理 / 轴承座	类型
JT-XQIFD	钢	S45C	发黑	基准面型 ● 高度h选择型
JT-XQIFU	钢	S45C	喷细砂无电解镀镍	基准面型 ● 高度h选择型
JT-XQIFQ	钢	A2017	喷细砂本色阳极氧化	基准面型 ● 高度h选择型
JT-XQIFF	锈钢	A2017	喷细砂本色阳极氧化	基准面型 ● 高度h选择型
JT-XQIFX	锈钢	SUS304	—	基准面型 ● 高度h选择型
JT-XQIOD	钢	S45C	发黑	基准面型 ● 高度h指定型
JT-XQIOU	钢	S45C	喷细砂无电解镀镍	基准面型 ● 高度h指定型

由于B尺寸为负公差，因此轴承可能会突出0.1~0.2。
无挡圈型带座轴承，当负载超过额定负载时有脱落可能，请调整负载后重新安装即可正常使用。

选型参数

选型表

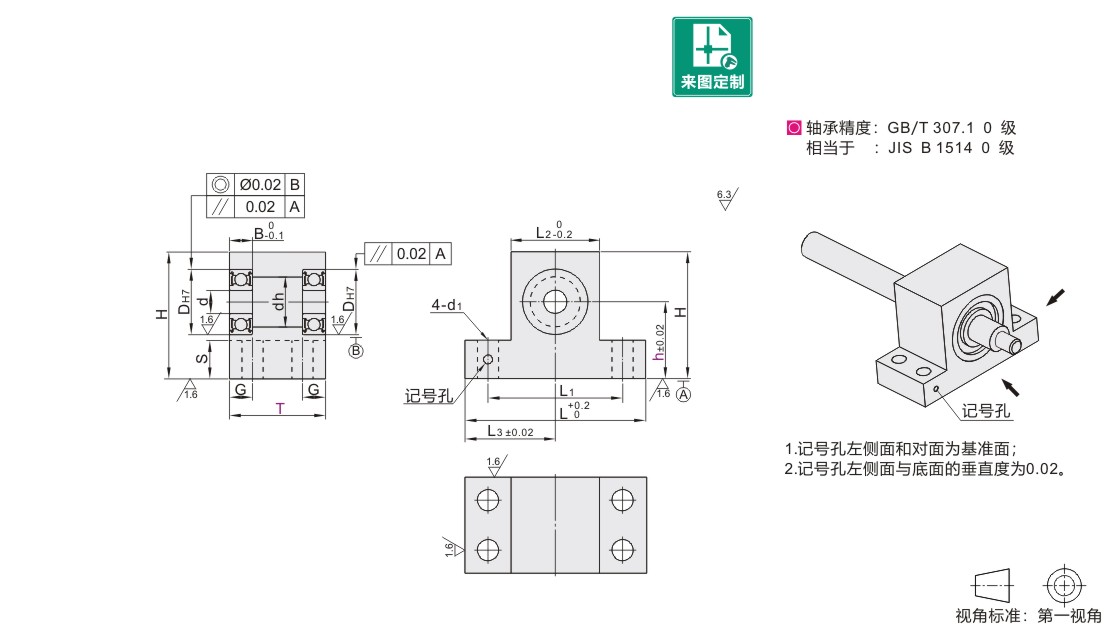

型号			T 选择	h		d	DH7		dh	B	H	L	L1	L2	L3	G
代码	轴承型号	密封圈		高度选择型	高度指定型最小单位1
代码	轴承型号	密封圈		高度选择型	高度指定型最小单位1												高度h 选择型 JT-XQIFD JT-XQIFU JT-XQIFQ JT-XQIFF JT-XQIFX 高度h 指定型 JT-XQIOD JT-XQIOU	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	20 25 30	10 15 20 25	—	3	10	+0.015 0	7	4	h+8.8	36	26	16	18	5	4.8	4.5
624	4	13	+0.018 0	9	5	h+10.8	38	28	18	19
605	5	14		10	5	h+10.8	40	30	20	20
606	25 30 35	15 20 25 30		15~30	6	17	13	6	h+12.8	47	35	23	23.5	6	9.8	5.5
608	25 30 35	15 20 25 30	8	15~30	22	+0.021 0	18	7	h+14.8	53	41	29	26.5
6900	25 30 35 40	15 25 30 35 40	15~40	10	22		19	6	h+14.8	53	41	29	26.5
6000		20 25 30 35 40	20~40	10	26		22	8	h+16.8	58	46	34	29
6901				12	24		21	6	h+15.8	56	44	32	28
6001				12	28		24	8	h+17.8	60	48	36	30
6902	25 30 40 50	20 30 40 50	20~50	15	28		25	7	h+17.8	60	48	36	30		14.8
6002	30 40 50	25 30 40 50	25~50	15	32	+0.025 0	28	9	h+19.8	68	54	40	34	7		6.5
6903	25 30 40 50			17	30	+0.021 0	27	7	h+18.8	64	52	38	32
6003	30 40 50			17	35	+0.025 0	31	10	h+21.8	70	56	43	35
6904	35 40 50	30 40 50 60	30~60	20	37		34	9	h+22.8	73	59	45	36.5
6004	40 45 50			20	42		36	12	h+24.8	82	66	50	41	8		9
6005	40 50 60			25	47		41	12	h+27.8	96	76	56	48	10		9
6006	40 50 60	35 40 50 80	30~80	30	55	+0.030 0	48	13	h+31.8	104	84	64	52	10	19.8	11

※ VV(非接触式橡胶密封圈)不适用于型号为623、624、605、606的轴承。 ※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。

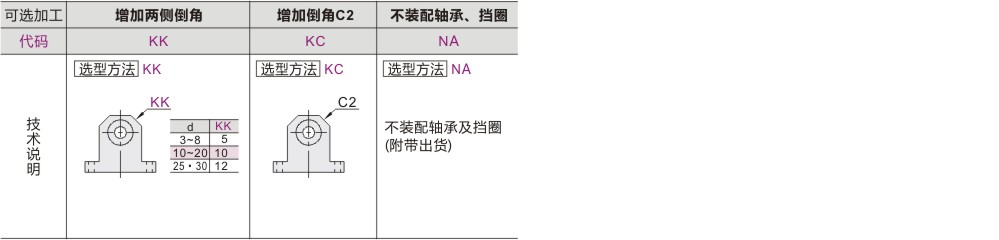

可选加工参数
