焊接法兰型直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度
JT-LIGASD	代码 / 圆法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGADD	代码 / 方法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGAUD	代码 / 对边法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGASU	代码 / 圆法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGADU	代码 / 方法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGAUU	代码 / 对边法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃

产品特点
产品超高级精度，低摩擦、耐久性好，法兰盘与轴套采用焊接工艺，更牢固，机械强度更高；
长度尺寸(L)介于单衬型与双衬型之间(约为单衬型长度的1 .5倍)，适用于无双衬型长度的省空间设计；
带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
法兰的存在使得轴承在安装时更加稳固，能够更好地固定在机械结构上；
带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，法兰提供了一个固定的参考点，
使得轴承的安装更加精确和可控；
轴套、滚珠材质SUJ2相当于GCr15；
保持架材质树脂相当于DURACON M90。
建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。
如对防锈有要求，请优先选用镀镍产品！

全长约为单衬型的1.5倍，容许力矩约为4倍（参考容许负载对比表）。

选型参数

选型表

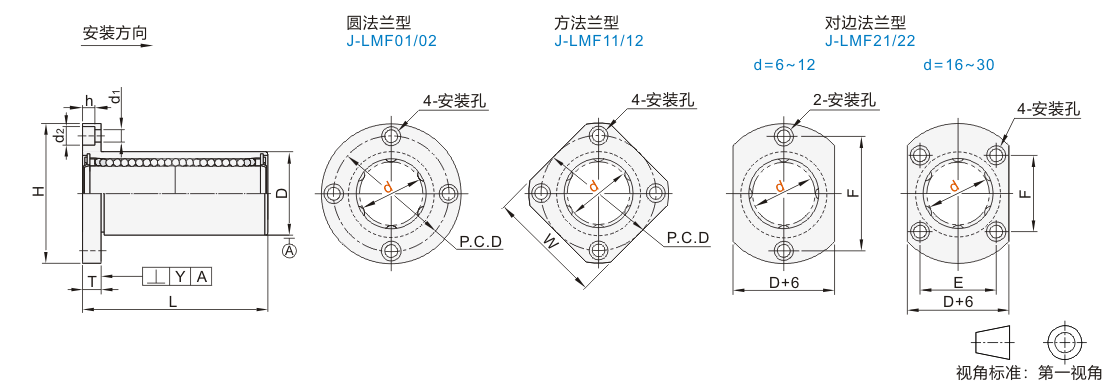

型号			D			L		H	T	d1	d2	h	P.C.D	W	E	F	偏心 (max)	滚珠列数	垂直度 Y
代码	d		尺寸	无表面处理	有表面处理	L		H	T	d1	d2	h	P.C.D	W	E	F	偏心 (max)	滚珠列数	垂直度 Y
圆法兰型 JT-LIGASD JT-LIGASU\| 方法兰型 JT-LIGADD JT-LIGADU 对边法兰型 JT-LIGAUD JT-LIGAUU	6	0 -0.008	12	0 -0.013	0 -0.018	29	±0.3	28	5	3.5	6	3.1	20	22	—	20	0.015	4	0.015
	8		15	0 -0.013	0 -0.018	37		32	5	3.5	6	3.1	24	25		24
	10		19	0 -0.016	0 -0.021	47		40	6	4.5	7.5	4.1	29	30		29
	12		21			47		42					32	32		32
	16		28			56		48					38	37	22	31
	20	0 -0.010	32	0 -0.019	0 -0.025	65		54	8	5.5	9	5.1	43	42	24	36	0.020	5	0.020
	25		40			83		62	8	5.5	9	5.1	51	50	32	40		6
	30		45			90		74	10	6.6	11	6.1	60	58	35	49		6

型号		基本额定负载(N)		静态允许力矩 (N·m)	重量(g)
代码	d	C(动)	Co(静)	静态允许力矩 (N·m)	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-LIGASD JT-LIGASU 方法兰型 JT-LIGADD JT-LIGADU 对边法兰型 JT-LIGAUD JT-LIGAUU	6	206	307	1.4	27	21	24
	8	294	411	2.1	47	40	45
	10	555	686	4.35	85	65	77
	12	670	885	6.2	90	70	81
	16	981	1449	13.1	157	132	150
	20	1550	2156	18.3	232	197	220
	25	2158	3240	25.3	479	440	450
	30	2716	3674	42.7	559	481	492

1Kgf=9.81N

中型与单衬/双衬型长度尺寸对比表

d	长度尺寸(L)
d	单衬型	中型	双衬型
6	19	29	35
8	24	37	45
10	29	47	55
12	30	47	57
16	37	56	70
20	42	65	80
30	64	90	123

特点：长度尺寸（L）介于单衬型与双衬型之间（约为单衬型长度的1.5倍），适用于无双衬型长度的省空间设计。

容许负载对比表

类型	基本动额定负载	基本静额定负载	静态容许力矩
短型	0.7	0.6	≈0.6
单衬型	1	1	1
中型	1.4	1.3	≈4
双衬型	1.6	2	≈6
