全螺纹六角头螺栓

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	强度等级	材质	硬度	表面处理	类型
JT-YBQSU	粗牙	4.8	10B21	—	镀蓝白锌	全牙
JT-YBQSQ	粗牙	8.8	10B21	—	镀蓝白锌	全牙
JT-YBQSL	粗牙	8.8	10B21	—	镀彩锌	全牙
JT-YBQSM	粗牙	8.8	10B21	—	达克罗	全牙
JT-YBQSG	粗牙	8.8	10B21	—	热镀锌	全牙
JT-YBQSD	粗牙	8.8	SCM435	32~39HRC	发黑	全牙

强度等级是指螺栓的抗拉强度。
例：8.8
表示屈服点或耐力的最小值为抗拉强度的80%
表示抗拉强度的最小值为800N/mm²
JT-YBQSD 适用标准：DIN933-1987
GB/T5783-2016
ISO4017-2011
JT-YBQSU 适用标准：GB/T30-1976
其他适用标准：GB/T5783-2016

选型参数

选型表

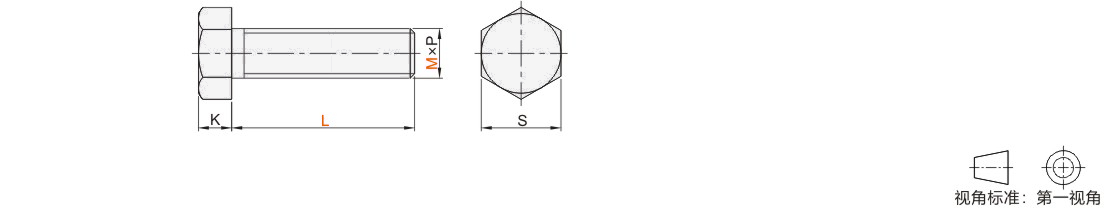

型号		L	P 螺距	S		K
代码	M	L	P 螺距	max	min	max	min
JT-YBQSD	5	8 10 12 16 20 25 30 35 40 45	0.8	8	7.78	3.65	3.35
	6	10 12 16 20 25 30 35 40 45 50 55 60 65 70 75	1	10	9.78	4.15	3.85
	8	12 16 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100	1.25	13	12.73	5.45	5.15
	10	16 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100	1.5	17	16.73	6.56	6.22
	12	20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 130	1.75	19	18.67	7.68	7.32
	16	30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 130	2	24	23.67	10.18	9.82
	20	60 90 100 110 120 130 140 150 190	2.5	30	29.67	12.72	12.28
JT-YBQSU	4	6 8 10 12 16 20 25 30 35 40	0.7	7	6.8	3	2.6
	5	8 10 12 16 20 25 30 35 40 45 50	0.8	8	7.8	3.74	3.26
	6	10 12 16 20 25 30 35 40 45 50 55 60	1	10	9.8	4.24	3.76
	8	12 16 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100	1.25	14	13.76	5.74	5.26
	10	16 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	1.5	17	16.76	7.29	6.71
	12	20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	1.75	19	18.72	8.29	7.71
	14	30 35 40 45 50 55 60 65 70 80 90 100	2	22	21.72	9.29	8.71
	16	30 35 40 45 50 55 60 65 70 75 80 90 100	2	24	23.72	10.29	9.71
	18	40 45 50 55 60 65 70 75 80 85 90 100	2.5	27	26.72	12.35	11.65
	20	40 45 50 55 60 65 70 75 80 85 90 100		30	29.72	13.35	12.65
	22	50 55 60 70 75 80 90 100		32	31.66	14.35	13.65
	24	50 60 70 75 80 90 100	3	36	35.66	15.35	14.65
JT-YBQSQ	4	8 10 12 14 16 20 25 30 35 40	0.7	7	6.78	2.925	2.675
	5	8 10 12 16 20 25 30 35 40 45 50	0.8	8	7.78	3.65	3.35
	6	8 10 12 16 20 25 30 35 40 45 50 55 60 70 80 90 100	1	10	9.78	4.15	3.85
	8	10 12 16 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100	1.25	13	12.73	5.45	5.15
	10	16 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130	1.5	16	15.73	6.58	6.22
	12	20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130	1.75	18	17.73	7.68	7.32
	14	30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 130	2	21	20.67	8.98	8.62
	16	30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130	2	24	23.67	0.18	9.82
	18	40 45 50 55 60 65 70 75 80 90 100 110 120 130	2.5	27	26.67	11.715	1.285
	20	40 45 50 55 60 65 70 75 80 85 90 100 110 120 130		30	29.67	2.715	12.285
	22	50 55 60 65 70 75 80 85 90 100 110 120 130		34	33.38	4.215	13.785
	24	50 55 60 65 70 75 80 85 90 100 110 120 130	3	36	35.38	5.215	14.785
	27	60 70 80 90 100 110 120 130	3	41	40	473	16.65
	30	60 70 80 90 100 110 120 130	3.5	46	45	19.12	18.28
	36	70 80 90 100 110 120 130	4	55	53.8	22.92	22.08
JT-YBQSL	4	40	0.7	7	6.78	2.925	2.675
	5	8 12 16 20 25 30 45	0.8	8	7.78	3.65	3.35
	6	10 12 16 20 25 30 35 40 45 50 55 60 115	1	10	9.78	4.15	3.85
	8	12 14 16 18 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100	1.25	13	12.73	5.45	5.15
	10	16 20 25 30 35 40 45 50 55 60 65 70 75 77 80 85 90 100 110 120 130	1.5	16	15.73	6.58	6.22
	12	20 25 30 35 40 45 50 55 60 65 70 75 80 85 100 110 120	1.75	18	17.73	7.68	7.32
	14	25 30 35 40 45 50 55 60 65 70 75 80 90 100	2	21	20.67	8.98	8.62
JT-YBQSM	8	16 20 25 30 35 40 45 50 60 65 70 80	1.25	13	12.73	5.45	5.15
	10	16 20 22 25 30 35 40 45 50 55 60 70 80 90 100 120 130	1.5	16	15.73	6.58	6.22
	12	20 25 30 35 40 45 50 55 60 65 70 80 90 100	1.75	18	17.73	7.68	7.32
	14	30 35 40 45 50 55 60 65 70 80 90	2	21	20.67	8.98	8.62
	16	30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120	2	24	23.67	0.18	9.82
	18	50 60 70 75 80 90	2.5	27	26.67	1.715	11.285
	20	50 55 60 65 70 75 80 90 100 110 120	2.5	30	29.67	2715	12.285
	24	50	3	36	35.38	5.215	4.785
JT-YBQSG	8	16 20 25 30 35 40 45 50 55 60 65 70 80 85	1.25	13	12.73	5.45	5.15
	10	20 25 30 35 40 45 50 55 60 70 80 85 90 100 125 140	1.5	16	15.73	6.58	6.22
	12	20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 130 140	1.75	18	17.73	7.68	7.32
	14	30 35 40 45 50 55 60 65 70 80 90 100	2	21	20.67	8.98	8.62
	20	40 50 55	2.5	30	29.67	12.715	12.285
