还有0项未选择重置

选择代码

代码参数

硬度

选型参数

外径D(mm) *

键槽孔孔径N(mm) *

键槽孔孔径NK(mm) *

包胶长度L(mm) *

110~500/10

槽顶宽X(mm) *

7~15/1

槽底宽Y(mm) *

7~12/1

槽深Z(mm) *

4~7/1

图片仅供参考

聚氨酯平皮带滑轮肋槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 芯材	材质 / 衬层	硬度	类型
JT-VZOQX	A6061	聚氨酯 (自然色)	邵氏A90	带肋槽直柱型
JT-VZOQL	A6061	聚氨酯 (自然色)	邵氏A70	带肋槽直柱型

聚氨酯经时间的增长可能会产生变色，但对其物性等并无影响。
3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

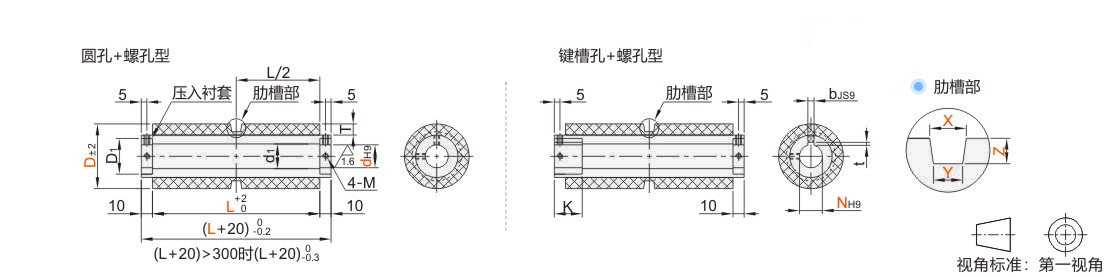

选型参数

圆孔+螺孔型

型号		dH9	最小单位10	最小单位1			聚氨酯厚度T	d1	D1	M
代码	D	dH9	L	X	Y	Z	聚氨酯厚度T	d1	D1	M
JT-VZOQX JT-VZOQL	48	10	110~500	7~15	7~12	4~7	10	20	22	M3
	48	15						20	22	M3
	58	20						30	32	M5
	58	25						30	32	M5
	78	25						50	52	M6
		30
		35

键槽孔+螺孔型

型号		NH9	最小单位10	最小单位1			聚氨酯厚度T	键槽长度K	d1	D1	M
代码	D	NH9	L	X	Y	Z	聚氨酯厚度T	键槽长度K	d1	D1	M
JT-VZOQX JT-VZOQL	48	10·K10	110~500	7~15	7~12	4~7	10	25	20	22	M3
	58	20						30	30	32	M5
	78	25						30	50	52	M6
		30
		35

当选键槽孔+螺孔的轴孔直径10、键槽宽4.0mm（高1.8mm）的规格时，请指定K10。

暂未上传文档资料

聚氨酯平皮带滑轮 肋槽型
