外径D(mm) *

长度L(mm) *

定位销直杆带通气孔型

图片仅供参考

定位销直杆带通气孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质	硬度	表面处理
JT-RNLFD	内螺纹型	SUJ2	淬火硬度43~48HRC	—
JT-RNLXD	外螺纹型	SUJ2	淬火硬度43~48HRC	—
JT-RNLFU	内螺纹型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
JT-RNLLO	外螺纹型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
JT-RNLFX	内螺纹型	SUS304	—	—
JT-RNLXX	外螺纹型	SUS304	—	—
JT-RNLOD	内螺纹型	SUS440C	淬火硬度48~53HRC	—
JT-RNLLD	外螺纹型	SUS440C	淬火硬度48~53HRC	—

选型参数

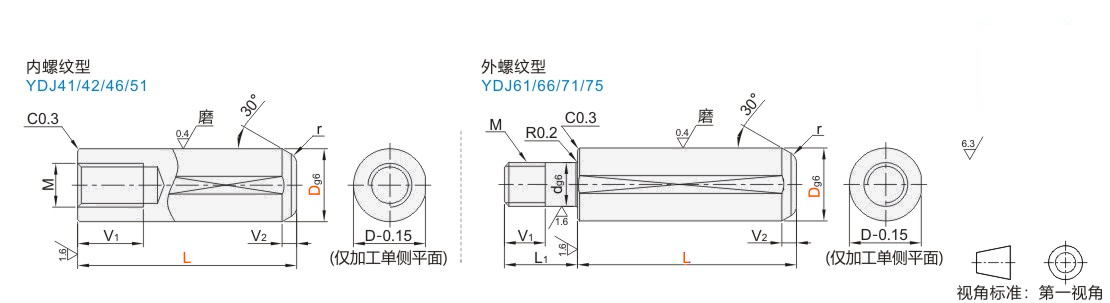

内螺纹型

型号			L	M	V1	V2	r
代码	Dg6		L	M	V1	V2	r
JT-RNLFD JT-RNLFU JT-RNLFX JT-RNLOD	5	-0.004 -0.012	10 12 15 20 25 30	M3	6	1.0	1.0
	6	-0.004 -0.012	10 12 15 20 25 30	M4	8	1.0	1.0
	8	-0.005 -0.014	10 12 15 20 25 30	M5	8	1.5	1.5
	10	-0.005 -0.014	15 20 25 30	M6	10	1.5	1.5
	12	-0.006 -0.017	15 20 25 30	M6	10	2.0	2.0

D=6，L=10时，V₁=6。
当L-V₁<6时，存在螺纹底孔贯穿的情况。

外螺纹型

型号			L	L1	dg6		M	V1	V2	r
代码	Dg6		L	L1	dg6		M	V1	V2	r
JT-RNLXD JT-RNLXX JT-RNLLD JT-RNLLO	5	-0.004 -0.012	(10) (12) 15 20 25 30	12	3	-0.002 -0.008	M3	7	1.0	1.0
	6	-0.004 -0.012	(10) (12) 15 20 25 30	15	4	-0.004 -0.012	M4	10	1.0	1.0
	8	-0.005 -0.014	(10) (12) 15 20 25 30	15	5		M5	10	1.5	1.5
	10	-0.005 -0.014	(12) 15 20 25 30	20	6		M6	15	1.5	1.5
	12	-0.006 -0.017	15 20 25 30	20	6		M6	15	2.0	2.0

（ )内L尺寸仅适用于JT-RNLXX/JT-RNLLD。
