选型参数

安装螺纹规格M(mm) *

螺纹压距P(mm) *

轴心调节组件法兰型螺栓连接

图片仅供参考

轴心调节组件法兰型螺栓连接

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-FOXUD	S45C	发黑	法兰型 ● 螺栓连接型

选型参数

选型表

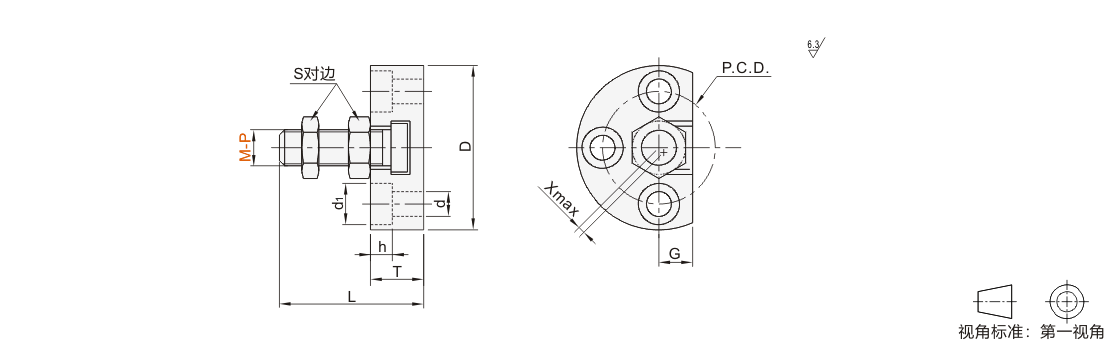

型号		D	L	T	G	P.C.D.	S	h	d	d1	X(max.) 轴性补偿	压缩荷重 KN(max.)
代码	M-P	D	L	T	G	P.C.D.	S	h	d	d1	X(max.) 轴性补偿	压缩荷重 KN(max.)
粗牙 JT-FOXUD	M6-1.0	42	30.5	11	7	28	10	5.4	5.5	10	0.6	2.5
	M8-1.25	48	35.5	13	8	32	13	6.4	6.6	11	0.7	4.5
	M10-1.5	50	43.2	16	9	34	17	6.4	6.6	11	0.7	6.5
	M12-1.75	55	53.2	20.5	10	38	19	6.4	6.6	11	0.8	10
	M16-2.0	65	64	23	12.5	45	24	8.5	9	15	1.0	18
	M20-2.5	80	74	26	17	56	30	10	11	18	1.0	30
细牙 JT-FOXUD	M10-1.25	50	43.2	26	9	34	17	6.4	6.6	11	0.7	6.5
	M12-1.25	55	53.2	20.5	10	38	19	6.4	6.6	11	0.8	10
	M16-1.5	65	64	23	12.5	45	24	8.5	9	15	1.0	18
	M20-1.5	80	74	26	17	56	30	10	11	18	1.0	30

暂未上传文档资料
