销子直径d(mm) *

分度销手柄侧锁法兰安装平头

图片仅供参考

分度销手柄侧锁法兰安装平头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	销头形状	主体 / 材质	主体 / 表面处理	销 / 材质	销 / 表面处理	胶套 / 有无塑胶套	胶套 / 材质	弹簧 / 材质	类型
JT-WBDXD	平头型	钢	发黑	钢	发黑	无	一	SUS304	把手侧锁型 ● 自锁型
JT-WBDXU	平头型	钢	发黑	钢	发黑	有	PA	SUS304	把手侧锁型 ● 自锁型

选型参数

选型表

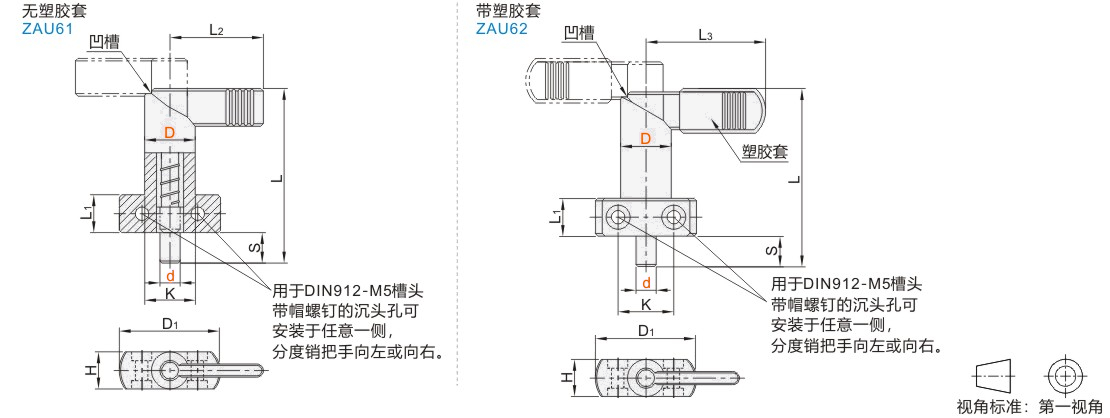

型号		D	S	D1	H	K	L	L1	L2	L3	负载(N)
代码	d	D	S	D1	H	K	L	L1	L2	L3	Min.	Max.
无塑胶套 JT-WBDXD 带塑胶套 JT-WBDXU	6	16	10	35	16	20	56	12	32	42	12	32
	8	16	10	35	16	20	56	12	32	42	12	32
	8	20	12	40	20	22	69	15	37	52	21	58
	10	16	10	35	16	20	56	12	32	42	12	32
	10	20	12	40	20	22	69	15	37	52	21	58
	12	20	12	40	20	22	69	15	37	52	21	58

Kgf=N×0.101972
