定位销 球面大头型 内外螺纹可选
图片仅供参考
收藏 分享

定位销 球面大头型 内外螺纹可选

产品属性： 形状 大头形 公差选择 公差选择型 导入头部形状 球面形 肩部 无肩型 种类筛选 定位销
产品型号： 请点击左侧选项进行选型
代码代码分类材质
硬度
表面处理
JT-ROBSSD标准型 / 圆型SUS304——
JT-ROBSDD标准型 / 多棱型SUS304——
JT-ROBSUD内螺纹型
/ 圆型		SUS304——
JT-ROBSQD内螺纹型
/ 多棱型		SUS304——
JT-ROBSFD外螺纹型
/ 圆型		SUS304——
JT-ROBSOD外螺纹型
/ 多棱型		SUS304——
JT-ROBSSU标准型 / 圆型SUS304镀层硬度800HV~镀黑铬,镀层厚度3~5μm
JT-ROBSDU标准型 / 多棱型SUS304镀层硬度800HV~镀黑铬,镀层厚度3~5μm
JT-ROBSUU内螺纹型
/ 圆型		SUS304镀层硬度800HV~镀黑铬,镀层厚度3~5μm
JT-ROBSQU内螺纹型
/ 多棱型		SUS304镀层硬度800HV~镀黑铬,镀层厚度3~5μm
JT-ROBSFU外螺纹型
/ 圆型		SUS304镀层硬度800HV~镀黑铬,镀层厚度3~5μm
JT-ROBSOU外螺纹型
/ 多棱型		SUS304镀层硬度800HV~镀黑铬,镀层厚度3~5μm
JT-ROBSSQ标准型 / 圆型SUS304镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-ROBSDQ标准型 / 多棱型SUS304镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-ROBSUQ内螺纹型
/ 圆型		SUS304镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-ROBSQQ内螺纹型
/ 多棱型		SUS304镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-ROBSFQ外螺纹型
/ 圆型		SUS304镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-ROBSOQ外螺纹型
/ 多棱型		SUS304镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-ROBSSF标准型 / 圆型SUS440C淬火硬度48~53HRC—
JT-ROBSDF标准型 / 多棱型SUS440C淬火硬度48~53HRC—
JT-ROBSUF内螺纹型
/ 圆型		SUS440C淬火硬度48~53HRC—
JT-ROBSQF内螺纹型
/ 多棱型		SUS440C淬火硬度48~53HRC—
JT-ROBSFF外螺纹型
/ 圆型		SUS440C淬火硬度48~53HRC—
JT-ROBSOF外螺纹型
/ 多棱型		SUS440C淬火硬度48~53HRC—
JT-ROBSSO标准型 / 圆型SUS440C淬火硬度48~53HRC,镀层硬度800HV~镀黑铬,镀层厚度3~5μm
JT-ROBSDO标准型 / 多棱型SUS440C淬火硬度48~53HRC,镀层硬度800HV~镀黑铬,镀层厚度3~5μm
JT-ROBSUO内螺纹型
/ 圆型		SUS440C淬火硬度48~53HRC,镀层硬度800HV~镀黑铬,镀层厚度3~5μm
JT-ROBSQO内螺纹型
/ 多棱型		SUS440C淬火硬度48~53HRC,镀层硬度800HV~镀黑铬,镀层厚度3~5μm
JT-ROBSFO外螺纹型
/ 圆型		SUS440C淬火硬度48~53HRC,镀层硬度800HV~镀黑铬,镀层厚度3~5μm
JT-ROBSOO外螺纹型
/ 多棱型		SUS440C淬火硬度48~53HRC,镀层硬度800HV~镀黑铬,镀层厚度3~5μm
JT-ROBSSX标准型 / 圆型SUS440C淬火硬度48~53HRC,镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-ROBSDX标准型 / 多棱型SUS440C淬火硬度48~53HRC,镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-ROBSUX内螺纹型
/ 圆型		SUS440C淬火硬度48~53HRC,镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-ROBSQX内螺纹型
/ 多棱型		SUS440C淬火硬度48~53HRC,镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-ROBSFX外螺纹型
/ 圆型		SUS440C淬火硬度48~53HRC,镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-ROBSOX外螺纹型
/ 多棱型		SUS440C淬火硬度48~53HRC,镀层硬度850HV~镀硬铬,镀层厚度5~8μm

公差选择

D或Pm6p6g6h7s
1.00~3.00+0.008
+0.002		+0.012
+0.006		-0.002
-0.008		0
-0.010		0
-0.01
3.01~6.00+0.012
+0.004		+0.020
+0.012		-0.004
-0.012		0
-0.012
6.01~10.00+0.015
+0.006		+0.024
+0.015		-0.005
-0.014		0
-0.015
10.01~18.00+0.018
+0.007		+0.029
+0.018		-0.006
-0.017		0
-0.018
18.01~30.00+0.021
+0.008		+0.035
+0.022		-0.007
-0.020		0
-0.021

SUS440C材质的D部加工有识别槽。

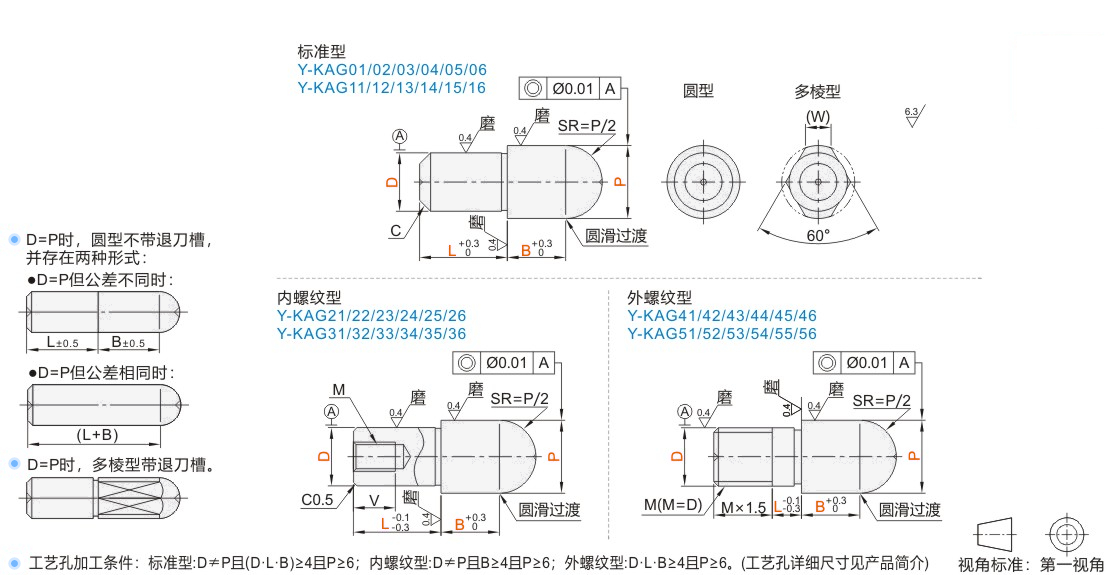

选型参数

标准型

型号最小单位0.01最小单位1最小单位0.1C(W)
代码D公差P公差DPLB
圆型
JT-ROBSSD
JT-ROBSSU
JT-ROBSSQ
JT-ROBSSF
JT-ROBSSO
JT-ROBSSX

多棱型
JT-ROBSDD
JT-ROBSDU
JT-ROBSDQ
JT-ROBSDF
JT-ROBSDO
JT-ROBSDX		m6

p6

g6

h7		s

m6

p6

g6

h7		11.00~3.002~32.0~15.00.1—
22.00~6.002~80.51.2
33.00~8.003~101.5
44.00~8.003~1511.8
55.00~10.005~152.2
66.00~10.002.0~30.03
88.00~15.005~181.53.5
1010.00~17.005~223.0~30.024
1212.00~20.006~265
1313.00~20.007~285.0~30.05.5
1616.00~27.008~3537
2020.00~30.0010~429

内螺纹型

型号
最小单位0.01最小单位1最小单位0.1(W)MV
代码D公差P公差DPLB
圆型
JT-ROBSUD
JT-ROBSUU
JT-ROBSUQ
JT-ROBSUF
JT-ROBSUO
JT-ROBSUX

多棱型
JT-ROBSQD
JT-ROBSQU
JT-ROBSQQ
JT-ROBSQF
JT-ROBSQO
JT-ROBSQX		m6

p6

g6

h7		s

m6

p6

g6

h7		55.00~8.005(9)~102.0~30.02.2M23
6T6.00~10.006(9)~123M2.54
66(9)~15M35
8T8.00~15.008(12)~183.5M46
88(12)~18M58
10T10.00~15.006(12)~183.0~30.04M46
1010(12)~22M58
12T12.00~16.008(12)~205M46
1212~26M58
13T13.00~18.008(14)~225.0~30.05.5M69
1313(14)~28M810
16T16.00~25.0010(14)~267M69
1616~35M812
20T20.00~30.0012(18)~329M69
2020~42M812

( )内L尺寸适用于多棱型。

外螺纹型

型号最小单位0.01最小单位1最小单位0.1(W)M
代码D公差P公差DPLB
圆型
JT-ROBSFD
JT-ROBSFU
JT-ROBSFQ
JT-ROBSFF
JT-ROBSFO
JT-ROBSFX

多棱型
JT-ROBSOD
JT-ROBSOU
JT-ROBSOQ
JT-ROBSOF
JT-ROBSOO
JT-ROBSOX		m6

p6

g6

h7		s

m6

p6

g6

h7		33.50~6.002~82.0~12.01.5M3
44.50~7.002~101.8M4
55.50~8.003~122.2M5
66.50~10.003.0M6
89.00~13.005~122.0~15.03.5M8
1011.00~15.005~173.0~20.04.0M10
1213.00~18.008~175.0M12
1617.00~25.008~225.0~20.07.0M16
2022.00~30.0010~229.0M20
