选择代码

代码参数

尺寸选择

材质

表面处理

选型参数

轴径D(mm) *

尺寸L(mm) *

直杆键固定铰链销

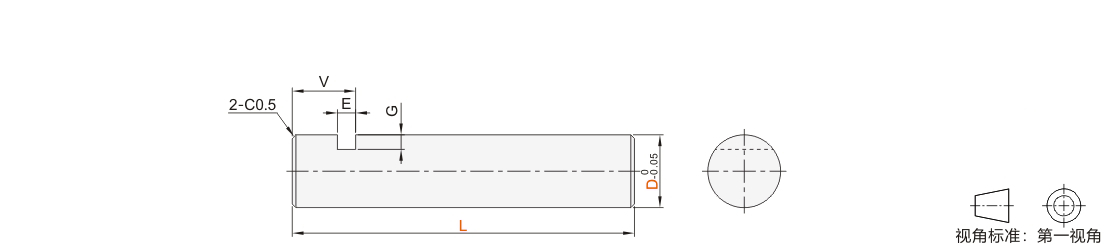

图片仅供参考

直杆键固定铰链销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质	表面处理
JT-VGQVSD	L尺寸选择型	SCr440	发黑
JT-VGQVUD	L尺寸指定型	SCr440	发黑
JT-VGQVSQ	L尺寸选择型	SCr440	无电解镀镍
JT-VGQVUQ	L尺寸指定型	SCr440	无电解镀镍
JT-VGQVSL	L尺寸选择型	SCr440	—
JT-VGQVUL	L尺寸指定型	SCr440	—
JT-VGQVDD	L尺寸选择型	SUS304	—
JT-VGQVQD	L尺寸指定型	SUS304	—

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。

选型参数

L尺寸选择型

型号		L	V	E	G
代码	D	L	V	E	G
(SCr440) JT-VGQVSD JT-VGQVSQ JT-VGQVSL (SUS304) JT-VGQVDD	3	10 12 14 15 16 18 20	8	2.6	1
	4				1
	5				1.5
	6	15 16 18 20 22 24 25 30 35 40 45 50			2
	8	15 16 18 20 22 24 25 30 35 40 45 50
	10	15 16 18 20 22 24 25 30 35 40 45 50
	12	18 20 22 24 25 30 35 40 45 50

L尺寸指定型

型号		最小单位0.1	V	E	G
代码	D	L	V	E	G
(SCr440) JT-VGQVUD JT-VGQVUQ JT-VGQVUL (SUS304) JT-VGQVQD	3	10.0~60.0	8	2.6	1
	4	10.0~60.0			1
	5	10.0~80.0			1.5
	6	10.0~110.0			2
	8	10.0~110.0
	10	15.0~120.0
	12	15.0~220.0
	13	25.0~220.0
	14
	15
	16	30.0~220.0		3.6	3
	17
	18
	20
	22
	25

暂未上传文档资料
