波纹管式联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 波纹管	表面处理 / 主体	附件	类型
JT-NXRSD	A6061	不锈钢	阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 焊接型

特点
弹性体为不锈钢波纹管，有优越的柔性；
波纹管结构能补偿径向、角向、轴向偏差；
顺时针和逆时针回转时特性完全一样：
即使有误差也能等速旋转；
焊接后有更大的扭矩及刚性，且耐高温。

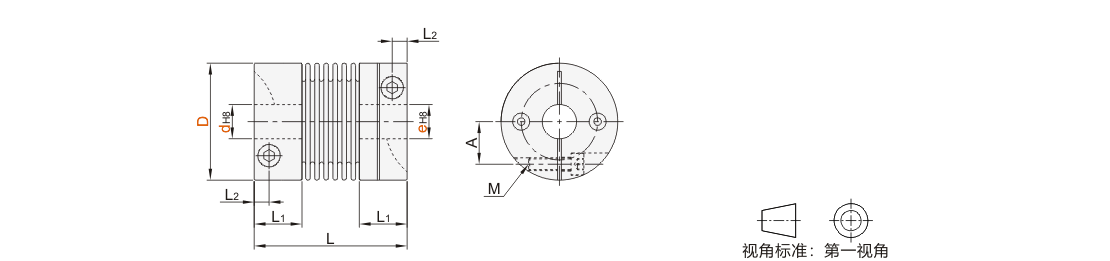

选型参数

选型表

技术参数

型号		L	L1	L2	M	A	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N ·m)	最高转速 (r/min)	惯性力矩 (kg ·m²)	静态扭转刚性(N ·m/rad)	容许安装偏差			重量 (g)
代码	D	L	L1	L2	M	A	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N ·m)	最高转速 (r/min)	惯性力矩 (kg ·m²)	静态扭转刚性(N ·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量 (g)
JT-NXRSD	40	62	21.5	6.5	M5	13	7	9	15	8000	8.3×10^⁻⁵	1570	0.2	2	+0.8 -2.5	185
	49	63	22.5	7	M5	17	7	18	28	8000	1.3×10^⁻⁴	2010		2.2	+0.5 -2.0	235
	55	72	23	7	M6	20	14	23	45	6000	2.6×10^⁻⁴	2550		2	+0.8 -2.5	380
	66	79	28	9	M8	23	30	68	110	6000	4.9×10^⁻⁴	3060	0.06	2.2	+1.0 -2.5	570
	82	92	32	11	M10	29	68	160	290	4000	1.3×10^⁻³	4050	0.26	2.5	+1.2 -3.0	985

惯性力矩和重量按最大孔径计算。

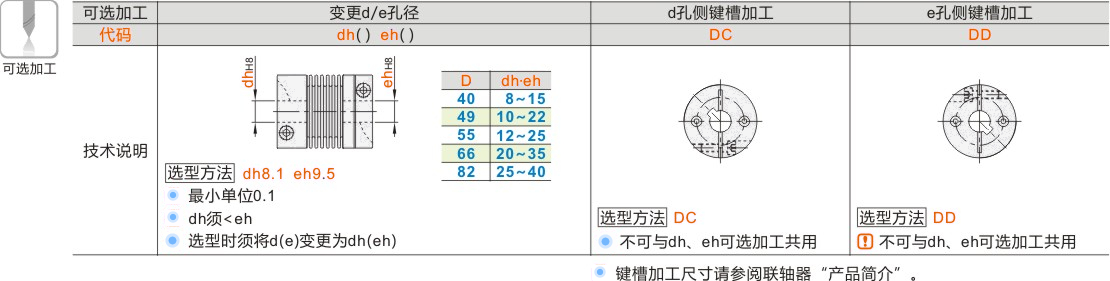

可选加工参数

暂未上传文档资料

波纹管式联轴器 螺钉夹紧型
