精密级肩型导套

图片仅供参考

精密级肩型导套

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	油槽	材质	硬度	类型
JT-JSIFD	有	SUJ2	58 HRC~	肩型
JT-JSIFU	无	SUJ2	58 HRC~	肩型

带油槽导套与无油槽导柱/支撑柱(JT-JSISD/JT-JSISU/JT-JSIDX/JT-JSIQD)搭配使用。

无油槽导套与带油槽导柱/支撑柱(JT-JSISF/JT-JSISO/JT-JSIDO/JT-JSIQF)搭配使用。

精密级导柱与精密级支撑住和精密级导套之间配合间隙较小，请在模具温度80℃以下使用。

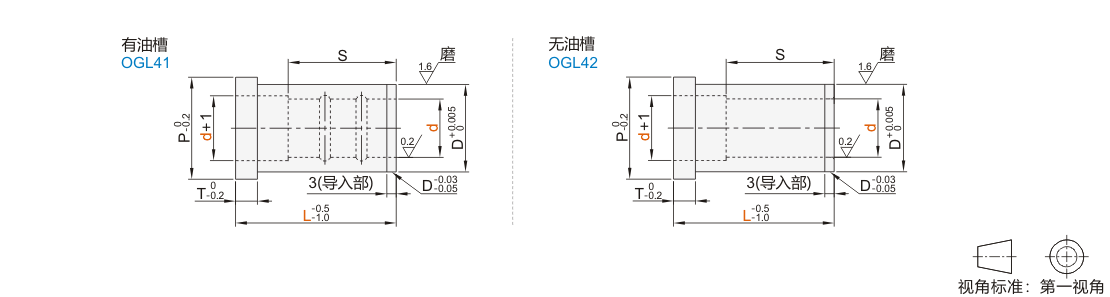

选型参数

有油槽

型号			L	T	D	P	S
代码	d		L	T	D	P	L15	L20	L25	L30	L35	L40	L45	L50	L60	L70	L80	L90	L100	L110	L120
JT-JSIFD	8	0 -0.005	15 20 25	5	12	14	15	15	15	—	—	—	—	—	—	—	—	—	—	—	—
	10	0 -0.005	15 20 25 30 35 40		14	16		20	20	20	20	20	—	—
	12	-0.005 -0.010	15 20 25 30 35 40 45 50		18	22			25	25	25	25	25	25
	13		15 20 25 30 35 40 45 50		20	25				25	25	25	25	25
	16		20 25 30 35 40 45 50 60	6	25	30	—			30	35	30	30	30	30
	20	-0.010 -0.015	20 25 30 35 40 45 50 60 70	8	30	35						40	40	40	40	40
	25		25 30 35 40 45 50 60 70 80		35	40		—				40	45	50	50	50	50
	28		50 60 80		40	45			—	—	—	—	—		56	—	56
	30		25 30 35 40 45 50 60 70 80 90 100		42	47			25	30	35	40	50		60	60	60	60	60
	35	-0.015 -0.020	35 40 50 60 70 80 90 100 110 120		48	54			—	—	35	40	—			70	70	70	70	70	70
	40	-0.015 -0.020	50 60 70 80 90 100 110 120	10	55	60			—	—	—	—	—			70	80	80	80	80	80

无油槽

型号			L	T	D	P	S
代码	d		L	T	D	P	L15	L20	L25	L30	L35	L40	L45	L50	L60
JT-JSIFU	8	0 -0.005	15 20 25	5	12	14	15	15	15	—	—	—	—	—	—
	10	0 -0.005	15 20 25 30 35 40		14	16		20	20	20	20	20	—	—
	12	-0.005 -0.010	15 20 25 30 35 40 45 50		18	22			25	25	25	25	25	25
	13		15 20 25 30 35 40 45 50		20	25				25	25	25	25	25
	16		15 20 25 30 35 40 45 50 60	6	25	30				30	35	30	30	30	30
	20	-0.010 -0.015	15 20 25 30 35 40 45 50 60	8	30	35						40	40	40	40
	25	-0.010 -0.015	25 30 35 40 45 50 60	8	35	40	—	—				40	45	50	50
