轴锁紧方式

选型参数

总长度L(mm) *

额定扭矩(N·m) *

3~56/1

轴外径d(mm) *

轴孔径e(mm) *

图片仅供参考

滚珠式扭矩限制器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体材质	表面处理	附件	类型
JT-NVFMD	S45C	发黑	内六角圆柱头螺钉	零背隙紧凑型 ● 免键型
JT-NVFMU	S45C	发黑	内六角圆柱头螺钉	零背隙紧凑型 ● 一端免键另一端螺钉夹紧

特点
高精度脱开和复位；
高扭转刚度；
胀套连接滚珠式零背隙传动；
反应速度和精确度高；
设计紧凑、免维护。

滚珠式扭矩限制器如需更大尺寸时，请咨询我司工作人员。

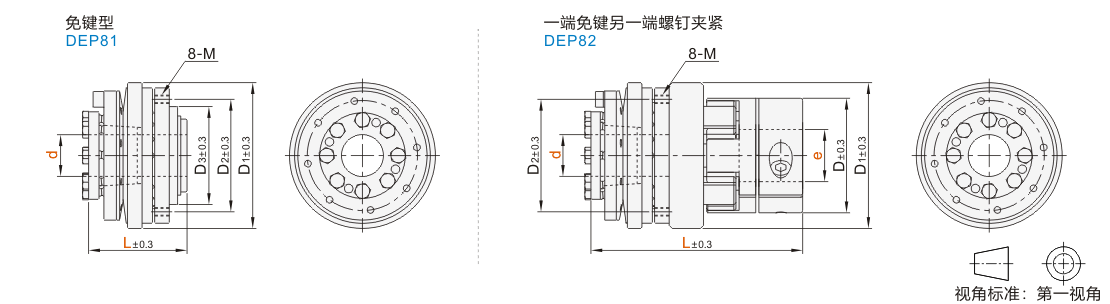

选型参数

免键型

型号		额定扭矩（N·m）	d	D1	D2	D3	M	最高转速 (r/min)
代码	L	最小单位1	d	D1	D2	D3	M	最高转速 (r/min)
JT-NVFMD	44	3~14	10 11 12 12.7 13 14 15 16 17 18 19 20	70	58	47	M4	4000
	45	6~28
	46	13~56

一端免键另一端螺钉夹紧

型号		额定扭矩(N·m）	d	e	D	D1	D2	M	最高转速 (r/min)
代码	L	最小单位1	d	e	D	D1	D2	M	最高转速 (r/min)
JT-NVFMU	100	3~14	10 11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	55	70	58	M4	4000
	101	6~28
	102	13~56
