悬臂销外螺纹安装带挡圈槽六角型

图片仅供参考

悬臂销外螺纹安装带挡圈槽六角型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-VGANFD	螺纹长度固定型	SCr440	发黑
JT-VGANOD	螺纹长度指定型	SCr440	发黑
JT-VGANFU	螺纹长度固定型	SCr440	无电解镀镍
JT-VGANOU	螺纹长度指定型	SCr440	无电解镀镍
JT-VGANFQ	螺纹长度固定型	SCr440	—
JT-VGANOQ	螺纹长度指定型	SCr440	—
JT-VGANFX	螺纹长度固定型	SUS304	—
JT-VGANOX	螺纹长度指定型	SUS304	—

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型不建议与轴承配合使用。

选型参数

选型表

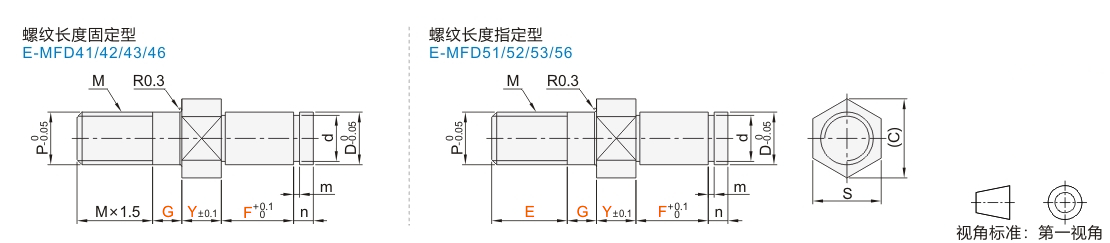

型号		D	最小单位1				P	M	S	(C)	d	m	n
代码	规格	D	Y	F	G	E	P	M	S	(C)	d	m	n
螺纹长度固定型 JT-VGANFD JT-VGANFU JT-VGANFQ JT-VGANFX 螺纹长度指定型 JT-VGANOD JT-VGANOU JT-VGANOQ JT-VGANOX	3	3	2~32	3~55	3~8	3~8	3	M3	6	6.9	2	0.5	2
	4	4				4~10	4	M4	6	6.9	3	0.7
	5	5				5~12	5	M5	7	8.1	4
	6	6	2~65	5~110	5~10	6~15	6	M6	8	9.2	5
	8	8				8~18	8	M8	10	11.5	7	0.9	3
	10	10				10~22	10	M10	13	15.0	9.6	1.15	3
	12	12		10~110	5~15	12~25	12	M12	14	16.2	11.5		4
	13	13							17	19.6	12.4
	15	15							17	19.6	14.3
	16	16							19	21.9	15.2
	17	17			5~20				19	21.9	16.2
	18	18							24	27.7	17	1.35
	20	20	4~65			20~42	20	M20			19
	20A	20					16	M16			19
	22	22					20	M20			21		5
	22A	22					16	M16			21		5

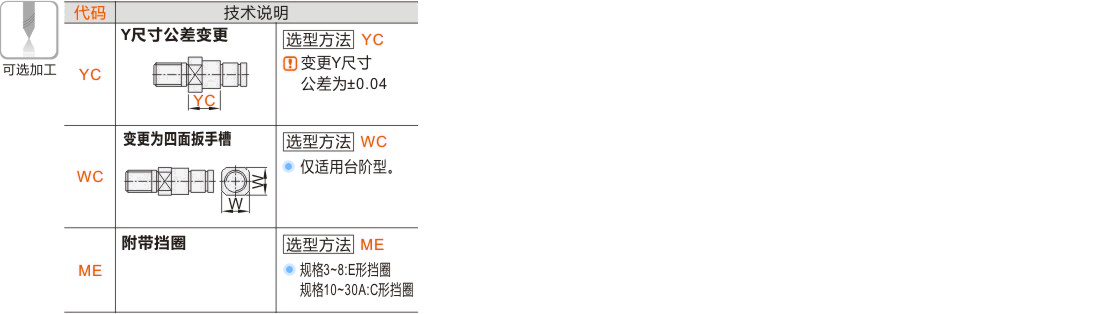

可选加工参数
