规格 *

E型轴用挡圈

图片仅供参考

E型轴用挡圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	适用标准	类型
JT-RLBNMX	SUS304	GB/T 896-1986	E型

选型参数

选型表

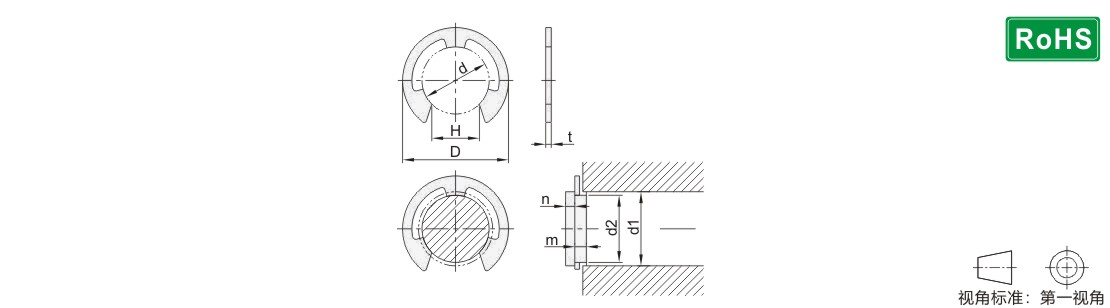

型号		公称直径 d	极限偏差	挡圈尺寸					安装沟槽尺寸					轴径
代码	规格			H		t		D max	d2		m		n≥	d1>
代码	规格			基本尺寸	极限偏差	基本尺寸	极限偏差	D max	基本尺寸	极限偏差	基本尺寸	极限偏差	n≥	d1>
JT-RLBNMX	1.5	1.5	0 -0.14	1.2	±0.125	0.4	+0.03 -0.06	4	1.5	+0.06 0	0.5	+0.14 0	1.0	2~2.5
	2	2		1.7				5	2				1.2	2.5~3.2
	2.5	2.5		2.2				6	2.5					3.2~4
	3	3		2.5		0.6	+0.04 -0.JT-VMPSLCSFZMPNZFZ	7	3		0.7			4~5
	4	4	0 -0.18	3.5	±0.15	0.8	+0.04 -0.10	9	4	+0.075 0	0.9		1.5	5~7
	5	5		4.5		0.8	+0.04 -0.10	10	5		0.9			6~8
	6	6		5.5		1.0	+0.05 -0.13	12	6		1.1			7~9
	8	8	0 -0.22	7.5	±0.18			16	8	+0.09 0			1.8	9~12
	9	9	0 -0.22	8.0	±0.18			18	9	+0.09 0			2.0	10~14
	12	12	0 -0.27	10.5	±0.215	1.2		24	12	+0.11 0	1.3		2.5	13~16
	15	15	0 -0.27	13.0	±0.215	1.5	+0.06 -0.15	30	15	+0.11 0	1.6		3.0	16~20

暂未上传文档资料
