76系列三节式滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	宽度	安装方式	材质	表面处理	类型
JT-HNXQU	76	左侧安装	SPCC	环保镀锌 (蓝白)	三节式 ● 打开/闭合锁定内轨不可抽出
JT-HNXQQ	76	右侧安装	SPCC	环保镀锌 (蓝白)	三节式 ● 打开/闭合锁定内轨不可抽出

特点：行程可达滑轨本身长度，此款滑轨为全行程式滑轨。
控制杆外置设计，具有以下三种功能：
● 打开锁定：滑轨完全打开时，处于锁死状态，按住控制杆即可解除；
● 闭合锁定：滑轨完全关闭时，处于锁死状态，按住控制杆即可解除；
● 内轨不可抽出。
请注意区分左用和右用。
按根销售。
承载与重量仅供参考。

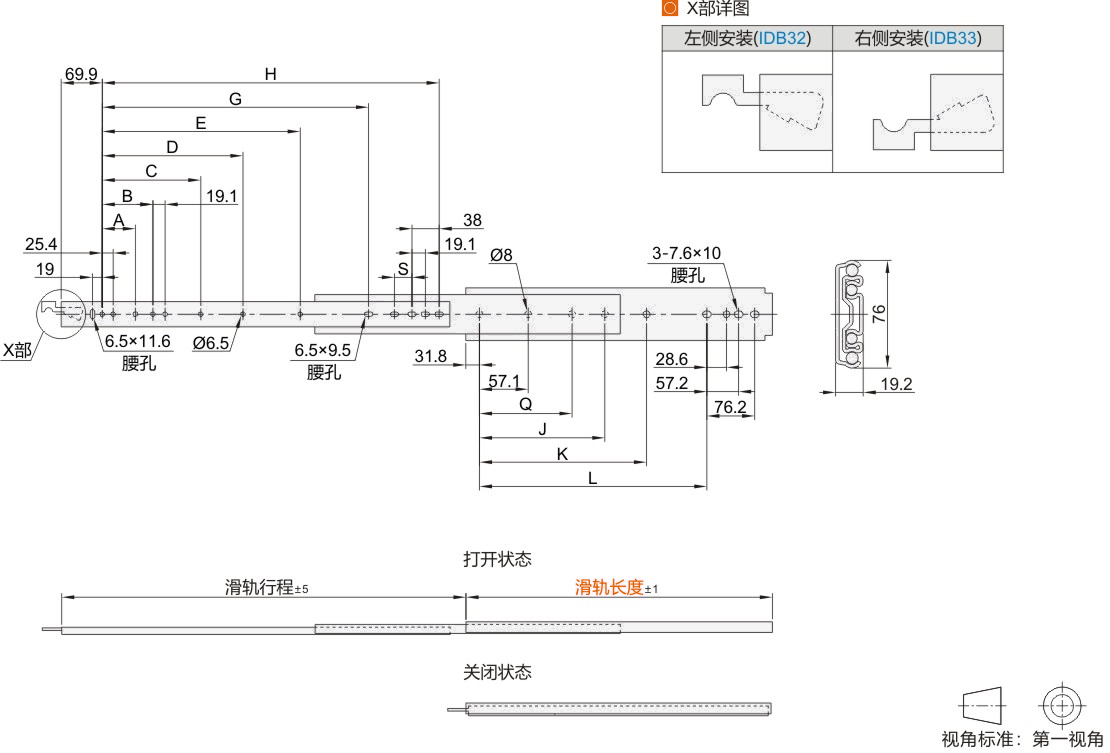

选型参数

选型表

型号		滑轨行程	A	B	C	D	E	G	H	J	K	L	Q	S	承重 (1副)	参考重量 (kg/pcs)
代码	滑轨长度	滑轨行程	A	B	C	D	E	G	H	J	K	L	Q	S	承重 (1副)	参考重量 (kg/pcs)
左侧安装 JT-HNXQU 右侧安装 JT-HNXQQ	304.8	304.8	—	—	—	—	—	—	179.2	—	—	184.1	—	—	247.6kgf	1.56
	355.6	355.6							230			234.9		25.4	241.3kgf	1.82
	406.4	406.4							280.8			285.7			234.2kgf	2.08
	457.2	457.2						208	331.6			336.5			228.6kgf	2.34
	508	508	88.9					258.8	382.4			387.3			223.5kgf	2.6
	558.8	558.8						309.6	433.2			438.1			216.1kgf	2.86
	609.6	609.6		152.4				360.4	484			488.9			205.3kgf	3.12
	660.4	660.4						411.2	534.8			539.7			193.6kgf	3.38
	711.2	711.2						462	585.6			590.5	294.9		181.8kgf	3.64
	762	762			330.2			512.8	636.4		482.5	641.3	215.9		170.3kgf	3.9
	812.8	812.8			—			563.6	687.2	374.6	533.4	692.1			160.5kgf	4.16
	863.6	863.6				431.8		614.4	738	400	584.2	742.9			152.7kgf	4.42
	914.4	914.4				482.6		665.2	788.8	425.4	635	793.7			144.6kgf	4.68
	965.2	965.2						716	839.6	450.8	685.8	844.5			137.1kgf	4.94
	1016	1016			330.2			766.8	890.4	476.2	736.6	895.3			129.6kgf	5.2
	1066.8	1066.8						817.6	941.2	501.6	787.4	946.1			122.4kgf	5.46
	1117.6	1117.6				—		868.4	992	527	838.2	996.9			114.6kgf	5.72
	1168.4	1168.4						919.2	1042.8	552.4	939.7	1047.7			108.9kgf	5.98
	1219.2	1219.2					787.4	970	1093.6	577.8		1098.5			102.3kgf	6.24
	1270	1270				482.6		1020.8	1144.4			1149.3			96.1kgf	6.5
	1320.8	1320.8						1071.6	1195.2			1200.1			92.4kgf	6.76
	1371.6	1371.6						1122.4	1246			1250.9			86.5kgf	7.02
	1422.4	1422.4						1173.2	1296.8			1301.7			80.9kgf	7.28
	1473.2	1473.2						1224	1347.6			1352.5			75.2kgf	7.54
	1524	1524						1274.8	1398.4			1403.3			70.3kgf	7.8
