爪形联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 间隔环	表面处理 / 主体	附件	类型
JT-NMZSD	铝合金	尼龙(黑色)	阳极氧化	内六角紧定螺钉	螺钉固定型
JT-NMZSU	铝合金	聚氨酯(蓝色)	阳极氧化	内六角紧定螺钉	螺钉固定型
JT-NMZDD	铝合金	尼龙(黑色)	阳极氧化	内六角圆柱头螺钉	螺钉夹紧型
JT-NMZDU	铝合金	聚氨酯(蓝色	阳极氧化	内六角圆柱头螺钉	螺钉夹紧型

使用温度-20°C~60°℃
d/e公差为开口加工前的公差。

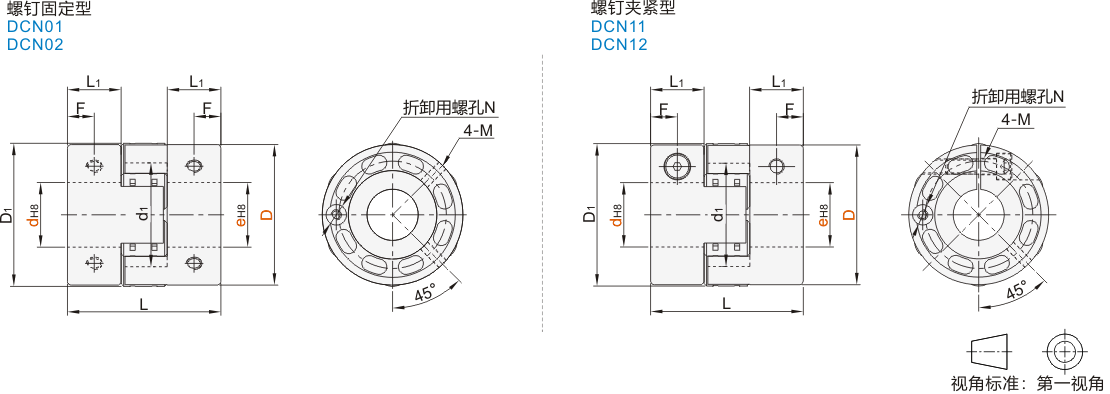

折卸主体时，可用标准螺栓旋入折卸用螺孔进行拆卸。
JT-NMZSD/JT-NMZDU为轴心偏差适用型。
部分产品表面处理为镀珍珠镍，具体请咨询我司工作人员。

选型参数

选型表

型号

d-e

JT-NMZSD/JT-NMZSU

JT-NMZDD/JT-NMZDU

代码

内六角紧定螺钉

内六角圆柱头螺钉

锁紧扭矩
(N·m)

螺钉固定型
JT-NMZSD
JT-NMZSU

螺钉夹紧型
JT-NMZDD
JT-NMZDU

d	15	16	18	20	24
e	15 16 18 20 24	16 18 20 24	18 20 24	20 24	24

10.5

d	18	20	24	28	30	35
e	18 20 24 28 30 35	20 24 28 30 35	24 28 30 35	28 30 35	30 35	35

d	24	28	30	35	40
e	24 28 30 35 40	28 30 35 40	30 35 40	35 40	40

100

35.5

17.5

M10

尺寸性能表

型号		额定扭矩 (N·m)	容许安装偏差			静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量(g)
代码	D	额定扭矩 (N·m)	角向(°)	径向(mm)	轴向(mm)	静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量(g)
JT-NMZSD	55	80	1	0.1	±0.5	8000	11000	1×10⁻⁴	300
	70	120		0.1	±0.7	11000	8000	4×10-⁴	600
	95	180		0.15	±1	20000	6000	1×10⁻³	1200
JT-NMZSU	55	20	2	0.3	±0.5	600	11000	1×10⁻⁴	300
	70	40		0.3	±0.7	1200	8000	4×10⁻⁴	600
	95	80		0.4	±1	4000	6000	1×10⁻³	1200
JT-NMZDD	55	80	1	0.1	±0.5	8000	8000	1×10⁻⁴	300
	70	120		0.1	±0.7	11000	6000	4×10⁻⁴	600
	95	180		0.15	±1	20000	4000	1×10⁻³	1200
JT-NMZDU	55	20	2	0.3	±0.5	600	8000	1×10⁻⁴	300
	70	40		0.3	±0.7	1200	6000	4×10⁻⁴	600
	95	80		0.4	±1	4000	4000	1×10⁻³	1200

惯性力矩和重量为最大孔径时的值。

暂未上传文档资料

爪形联轴器 螺钉夹紧型
