选型参数

缸径 *

气缸行程(mm) *

内置磁石 *

拉杆式可调缓冲标准气缸

图片仅供参考

拉杆式可调缓冲标准气缸

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

缸径	动作形式	使用流体	保证耐压力	最高使用压力	最低使用压力	环境及流体温度	使用活塞速度	缓冲	缓冲行程	行程长度公差	接管口径
32	单杆双作用	空气	1.5MPa	1.0MPa	0.1MPa	-20~80℃	30~800mm/s	可调缓冲	24	0~250：(_0^+1)m 251~1000：(_0^+1.4)m	G1/8
40	单杆双作用	空气	1.5MPa	1.0MPa	0.1MPa	-20~80℃	30~800mm/s	可调缓冲	24	0~250：(_0^+1)m 251~1000：(_0^+1.4)m	G1/4
50	单杆双作用	空气	1.5MPa	1.0MPa	0.1MPa	-20~80℃	30~800mm/s	可调缓冲	24	0~250：(_0^+1)m 251~1000：(_0^+1.4)m	G1/4
63	单杆双作用	空气	1.5MPa	1.0MPa	0.1MPa	-20~80℃	30~800mm/s	可调缓冲	24	0~250：(_0^+1)m 251~1000：(_0^+1.4)m	G3/8
80	单杆双作用	空气	1.5MPa	1.0MPa	0.1MPa	-20~80℃	30~800mm/s	可调缓冲	32	0~250：(_0^+1)m 251~1000：(_0^+1.4)m	G3/8
100	单杆双作用	空气	1.5MPa	1.0MPa	0.1MPa	-20~80℃	30~800mm/s	可调缓冲	37.5	0~250：(_0^+1)m 251~1000：(_0^+1.4)m	G1/2

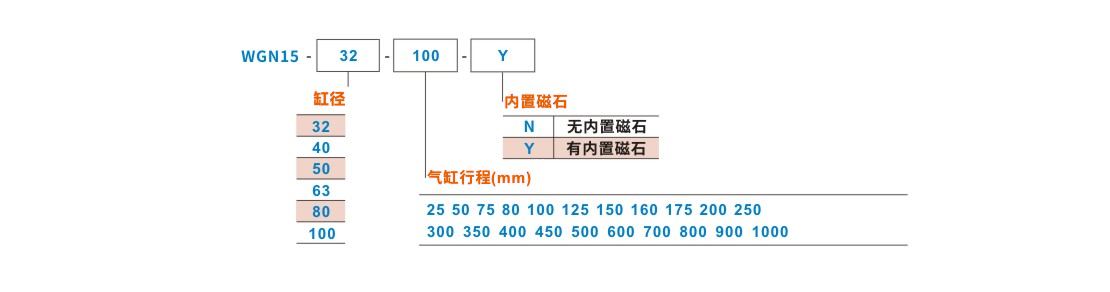

选型表

主要零件及材质表

序号	名称	材质
1	活塞杆	S45C
2	六角螺母	碳钢
3	防尘圈	TPU
4	衬套	粉末冶金
5	前盖	ADC12
6	缓冲垫	NBR
7	O型圈1	NBR
8	缸筒	6063
9	O型圈2	NBR
10	活塞	ADC12
11	活塞密封圈	TPU(缸径32)/NBR(缸径40~100)
12	磁铁	NBR+铁氧体(不带磁款无磁铁)
13	耐磨环	POM
14	垫片	碳钢
15	内六角螺丝	碳钢
16	后盖	ADC12
17	拉杆螺帽	碳钢
18	拉杆	碳钢
19	梅花扣	65Mn
20	缓冲螺钉	Cu59
21	O型圈3	NBR

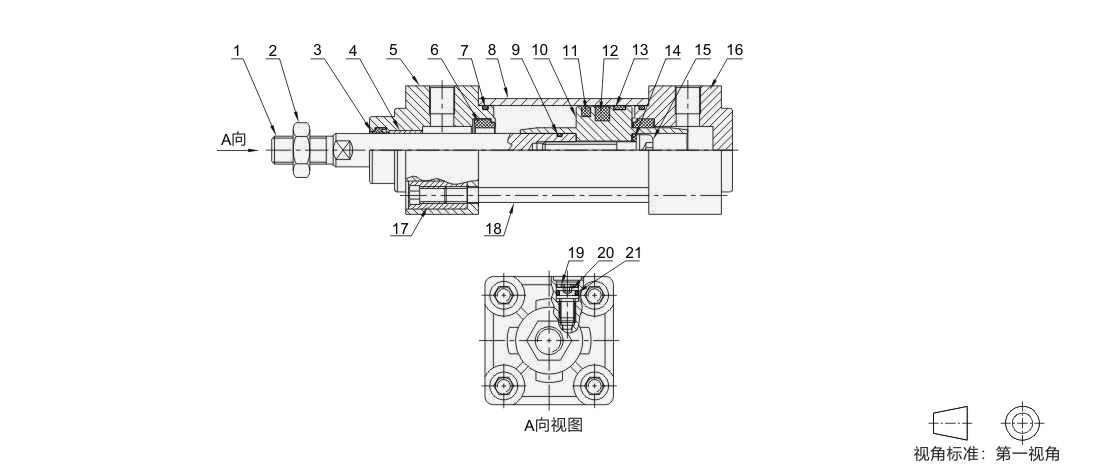

内部结构图

理论输出力表

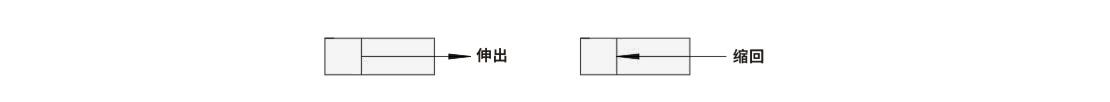

缸径	杆径D	动作方向	受力面积	使用压力(MPa)
缸径	杆径D	动作方向	(mm²)	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
32	12	伸出	804	161	241	322	402	483	563	643	724	804
32	12	缩回	691	138	207	276	346	415	484	553	622	691
40	16	伸出	1257	251	377	503	628	754	880	1005	1131	1257
40	16	缩回	1056	211	317	422	528	633	739	844	950	1056
50	20	伸出	1963	393	589	785	982	1178	1374	1571	1767	1963
50	20	缩回	1649	330	495	660	825	990	1155	1319	1484	1649
63	20	伸出	3117	623	935	1247	1559	1870	2182	2494	2806	3117
63	20	缩回	2803	561	841	1121	1402	1682	1962	2242	2523	2803
80	25	伸出	5027	1005	1508	2011	2513	3016	3519	4021	4524	5027
80	25	缩回	4536	907	1361	1814	2268	2721	3175	3629	4082	4536
100	30	伸出	7854	1571	2356	3142	3927	4712	5498	6283	7069	7854
100	30	缩回	7147	1429	2144	2859	3574	4288	5003	5718	6432	7147

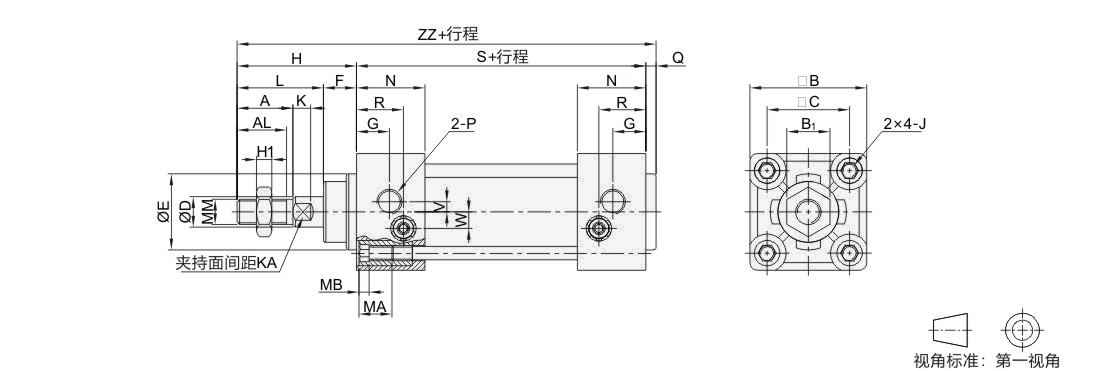

尺寸表

缸径	A	AL	B	B1	C	D	E	F	G	H	H1	J	K	KA	L	MA	MB	MM	N	P	Q	R	S	V	W	ZZ
32	22	19.5	46	17	32.5	12	30	13	13	47	6	M6	7	10	34	13	4	M10×1.25	26	G1/8	4	18.5	84	4	6.5	135
40	30	28	52	22	38	16	35	13	14	51	8	M6	5	14	38			M14×1.5	26	G1/4		20	84	4	9	139
50	35	32	65	26	46.5	20	40	14	15.5	58	10	M8	7	18	44			M18×1.5	31	G1/4		22.5	94	5	10.5	156
63	35	32	75	26	56.5	20	45	14	16.5	58	10	M8	7	18	44			M18×1.5	30.5	G3/8		20.5	94	9	12	156
80	40	37	95	32	72	25	45	20	19	72	13	M10	9.5	22	52	15	6	M22×1.5	38	G3/8		27	114	11.5	14	190
100	40	37	114	36	89	30	55	20	19	72	13	M10	9.5	26	52	15	6	M26×1.5	38	G1/2		29	114	17	15	190
