内六角圆柱头组合螺钉

图片仅供参考

内六角圆柱头组合螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	硬度	表面处理	强度等级	类型
JT-YBGSQ	粗牙	SCM435	39~44HRC	发黑	12.9	组合型 ● 带弹簧垫圈
JT-YBGSO	粗牙	SUS304	一	—	A2-70	组合型 ● 带弹簧垫圈
JT-YBGSF	粗牙	SCM435	39~44HRC	发黑	12.9	组合型 ● 带平垫圈
JT-YBGSL	粗牙	SUS304	一	—	A2-70	组合型 ● 带平垫圈

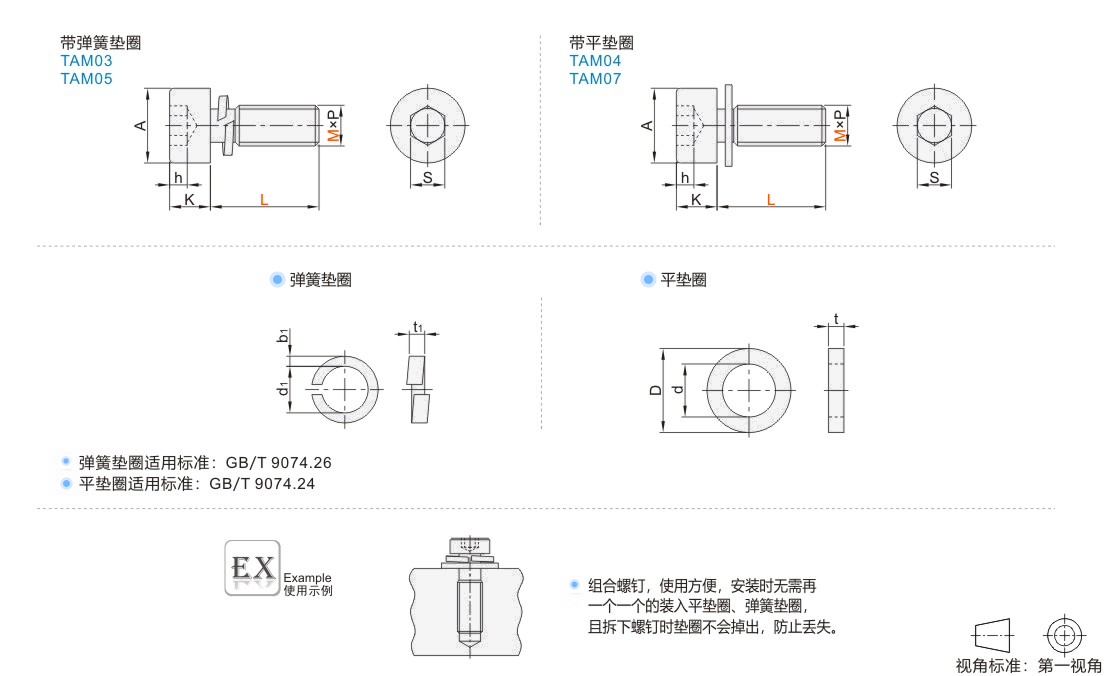

选型参数

带弹簧垫圈

型号		L	P 螺距	A		K		S		h min	弹簧垫圈
代码	M			max	min	max	min	max	min		d1		b1		t1
代码	M			max	min	max	min	max	min		max	min	max	min	max	min
(SCM435) JT-YBGSQ	3	8 10 12	0.5	5.68	5.32	3	2.86	2.58	2.52	1.3	2.83	2.69	1.3	1.1	0.9	0.7
	4	10 12 16	0.7	7.22	6.78	4	3.82	3.08	3.02	2	3.78	3.6	1.6	1.4	1.2	1
	5	12 16 20 25	0.8	8.72	8.28	5	4.82	4.095	4.02	2.5	4.75	4.45	2. 1	1.9	1.4	1.2
	6	16 20 25 30	1	10.22	9.78	6	5.7	5.14	5.02	3	5.71	5.41	2.65	2.35	1.7	1.5
	8	20 25 30 35	1.25	13.27	12.73	8	7.64	6.14	6.02	4	7.64	7.28	3.15	2.85	2.1	1.9
	10	25 30 35 40 45 50	1.5	16.27	15.73	10	9.64	8.175	8.025	5	9.59	9.23	3.7	3.3	2.65	2.35
	12	30 35 40 45 50	1.75	18.27	17.73	12	11.57	10.175	10.025	6	11.53	11.1	4.2	3.8	3.15	2.85
(SUS304) JT-YBGSO	3	6 8 10 12 16	0.5	5.68	5.32	3	2.86	2.58	2.52	1.3	2.83	2.69	1.3	1.1	0.9	0.7
	4	8 10 12 14 16 20 25 35 40	0.7	7.22	6.78	4	3.82	3.08	3.02	2	3.78	3.6	1.6	1.4	1.2	1
	5	8 12 14 16 20 25 30 35 40	0.8	8.72	8.28	5	4.82	4.095	4.02	2.5	4.75	4.45	2.1	1.9	1.4	1.2
	6	8 16 20 25 30 35 40	1	10.22	9.78	6	5.7	5.14	5.02	3	5.71	5.41	2.65	2.35	1.7	1.5
	8	16 20 25 30 35 40	1.25	13.27	12.73	8	7.64	6.14	6.02	4	7.64	7.28	3.15	2.85	2.1	1.9

带平垫圈

型号		L	P 螺距	A		K		S		h min	平垫圈
代码	M			max	min	max	min	max	min		d		D		t
代码	M			max	min	max	min	max	min		max	min	max	min	max	min
(SCM435) JT-YBGSF	3	8 10 12	0.5	5.68	5.32	3	2.86	2.58	2.52	1.3	2.83	2.73	7	6.64	0.55	0.45
	4	10 12 14 16	0.7	7.22	6.78	4	3.82	3.08	3.02	2	3.78	3.66	9	8.64	0.9	0.7
	5	12 16 20 25	0.8	8.72	8.28	5	4.82	4.095	4.02	2.5	4.75	4.57	10	9.64	1.1	0.9
	6	16 20 25 30	1	10.22	9.78	6	5.7	5.14	5.02	3	5.71	5.53	12	11.57	1.8	1.4
	8	20 25 30 35	1.25	13.27	12.73	8	7.64	6.14	6.02	4	7.64	7.64	16	15.57	2.2	1.8
	10	25 30 35 40 45 50	1.5	16.27	15.73	10	9.64	8.175	8.025	5	9.59	9.59	20	19.48	2.7	2.3
	12	30 35 40 45 50	1.75	18.27	17.73	12	11.57	10.175	10.025	6	11.53	11.26	24	23.48	3.3	2.7
(SUS304) JT-YBGSL	3	8 10 12	0.5	5.68	5.32	3	2.86	2.58	2.52	1.3	2.83	2.73	7	6.64	0.55	0.45
	4	6 12	0.7	7.22	6.78	4	3.82	3.08	3.02	2	3.78	3.66	9	8.64	0.9	0.7
	5	10 14 16 18	0.8	8.72	8.28	5	4.82	4.095	4.02	2.5	4.75	4.57	10	9.64	1.1	0.9
	6	14	1	10.22	9.78	6	5.7	5.14	5.02	3	5.71	5.53	12	11.57	1.8	1.4
