双排链轮 S45C

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	系列	ISO链号	材质	热处理	表面处理	类型
JT-KIMQD	25系列	04C-2	S45C	齿顶高频	发黑	标准型
JT-KIMQU	25系列	04C-2	SUS304	—	—	标准型
JT-KINQD	35系列	06C-2	S45C	齿顶高频	发黑	标准型
JT-KINQU	35系列	06C-2	SUS304	—	—	标准型
JT-KIAQD	40系列	08A-2	S45C	齿顶高频	发黑	标准型
JT-KIAQU	40系列	08A-2	SUS304	—	—	标准型

25系列(04C-2)链轮链条请勿与04B-2系列链轮链条配合！
35系列(06C-2)链轮链条请勿与06B-2系列链轮链条配合！
40系列(08A-2)链轮链条请勿与08B-2系列链轮链条配合！
未注尺寸公差标准按照：GB/T 1243-2024

齿顶与键槽中心偏移量为±0.5。
工艺问题，无法保证多个产品齿顶与键槽一致重合。

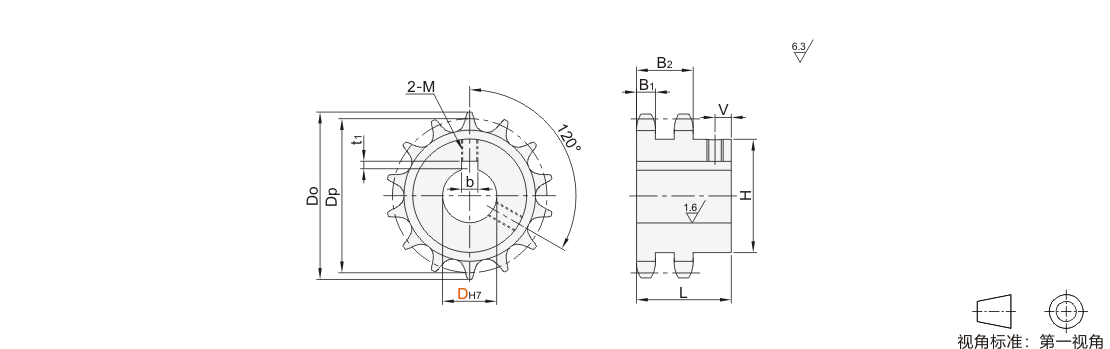

键槽/螺孔尺寸

选型参数

25系列

型号				轴孔径	外径	分度圆直径	轮毂		V	B1	B2
代码	系列	排数	齿数	DH7	Do	Dp	H	L	V	B1	B2
JT-KIMQD JT-KIMQU	25	2	20	10 12	44	40.59	28	22	6	2.7	9.1
			22	12 15	48	44.62	30
			25	12 15 16	54	50.66	35
			28		60	56.71
			30		64	60.75
			32	15 16 18 20	68	64.78	40	25	8

35系列

型号				轴孔径	外径	分度圆直径	轮毂		V	B1	B2
代码	系列	排数	齿数	DH7	Do	Dp	H	L	V	B1	B2
JT-KINQD JT-KINQU	35	2	15	12 15 18	51	45.81	35	30	7	4.1	14.2
			16	12 15 18	54	48.82	37
			17	12 15 18 20	57	51.84	41
			18	12 15 18 20	60	54.85	44
			19	12 15 18 20 22	63	57.87	47
			20	12 15 18 20 22 25	66	60.89	50	35	10
			21	15 18 20 22 25 30	69	63.91	53
			22		72	66.93	56
			24		78	72.97	60
			25	15 18 20 22 25 30 32	81	76	63

40系列

“键槽尺寸可选加工”见链轮/链条产品简介。
