C型孔用挡圈

图片仅供参考

C型孔用挡圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	硬度	类型
JT-YBCQU	SUS304	37~46HRC	C型

本产品适用标准：JIS B 2804

选型参数

选型表

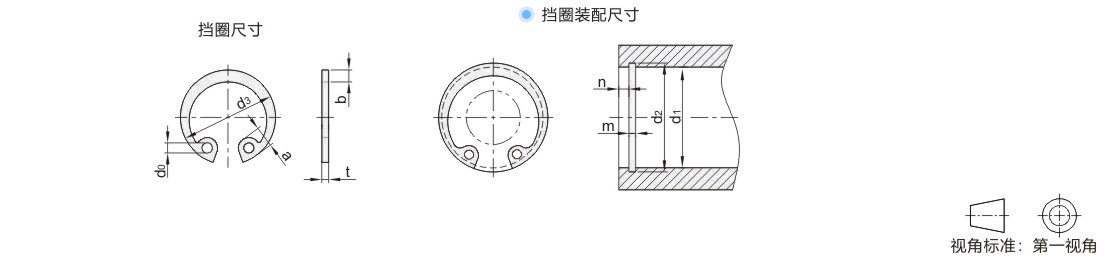

型号		挡圈							适用孔(参考)
型号		d3		t		b约	a约	d0(min)	d1	d2		m		n(min)
代码	规格	基本尺寸	公差	基本尺寸	公差	b约	a约	d0(min)	d1	基本尺寸	公差	基本尺寸	公差	n(min)
JT-YBCQU	6.4	6.9	±0.15	0.4	±0.04	0.65	1.6	0.8	6.4	6.7	±0.03	0.45	+0.1 0	1
	8	8.6		0.4		0.84	1.7	0.8	8	8.4	±0.03	0.45
	9.5	10.3		0.6		1	2.1	1	9.5	10	±0.05	0.7
	10	10.7	±0.18	1	±0.05	1.8	3.1	1.2	10	10.4	+0.11 0	1.15	+0.14 0	1.5
	11	11.8					3.2	1.2	11	11.4
	12	13					3.3	1.5	12	12.5
	13	14.1					3.5	1.5	13	13.6
	14	15.1				2	3.6	1.7	14	14.6
	15	16.2					3.6		15	15.7
	16	17.3					3.7		16	16.8
	17	18.3	±0.2				3.8		17	17.8
	18	19.5				2.5	4		18	19	+0.21 0
	19	20.5						2	19	20
	20	21.5							20	21
	21	22.5					4.1		21	22
	22	23.5					4.1		22	23
	24	25.9		1.2	±0.06		4.3		24	25.2		1.35
	25	26.9				3	4.4		25	26.2
	26	27.9					4.6		26	27.2
	28	30.1	±0.25				4.6		28	29.4
	30	32.1					4.7		30	31.4	+0.25 0
	32	34.4				3.5	5.2	2.5	32	33.7
	34	36.5		1.5					34	35.7		1.65		2
	35	37.8							35	37
	36	38.8							36	38
	37	39.8							37	39
	38	40.8				4	5.3		38	40
	40	43.5	±0.4	1.75	±0.JT-VMPSLCSFZMPNZFZ		5.7		40	42.5		1.9
	42	45.5					5.8		42	44.5
	45	48.5				4.5	5.9		45	47.5
	46	49.5					6		46	48.5
	47	50.5	±0.45				6.1		47	49.5
	48	51.5					6.2		48	50.5	+0.3 0
	50	54.2		2			6.5		50	53		2.2
	52	56.2				5.1			52	55
	55	59.2							55	58
	56	60.2					6.6		56	59
	58	62.2					6.8		58	61
	60	64.2				5.5	6.8		60	63
	62	66.2					6.9		62	65
	63	67.2					6.9		63	66
	65	69.2	±0.45	2.5	±0.08	5.5	7	2.5	65	68		2.7		2.5
	68	72.5				6	7.4		68	71
	70	74.5				6			70	73
	72	76.5				6.6			72	75
	75	79.5					7.8		75	78
	78	82.5	±0.55				8		78	81	+0.35 0
	80	85.5				7			80	83.5
	82	87.5						3	82	85.5
	85	90.5		3	±0.09				85	88.5		3.2	+0.18 0	3
	88	93.5				7.6	8.2		88	91.5
	90	95.5				7.6	8.3		90	93.5
	92	97.5				8	8.3		92	95.5
	95	100.5				8	8.5		95	98.5
	100	105.5				8.3	8.8		100	103.5

暂未上传文档资料
