轴销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	强度等级	类型
JT-XIOSX	SUS304	洗白	一	轴销

选型参数

选型表

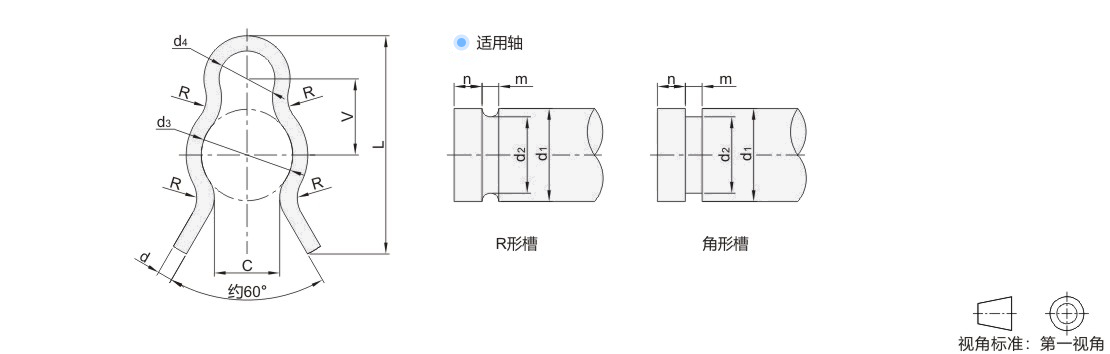

型号		轴销尺寸									适用轴(参考)
代码	规格	d₃		d		d₄(约)	V(约)	C(max)	L(约)	R	d₁	d₂	m	n(min)
代码	规格	基准尺寸	公差	基准尺寸	公差	d₄(约)	V(约)	C(max)	L(约)	R	d₁	d₂	m	n(min)
JT-XIOSX	3	1.8	±0.2	0.6	±0.01	2.2	3	1	8.6	1.2	3	2.5	0.8	1.5
	4	2.7	0 -0.4	0.6	±0.02	1.4	2.9	1.9	7.8	1.2	4	3.2	0.8
	5	3.6	0 -0.4	0.7		1.8	3.8	2.5	10.1	1.4	5	4.1	0.9
	6	4.4	0 ⁻0.5	0.8		2.2	4.5	3.1	12	1.6	6	4.9	1
	7	5.4		0.8		2.7	5.3	3.8	14.1	1.6	7	5.9	1
	8	6.3		0.9		3.2	6.1	4.4	16.3	1.8	8	6.8	1.1
	9	7.3		0.9		3.7	6.8	5.1	18.2	1.8	9	7.8	1.1
	10	7.7	0 ⁻0.7	1		3.9	7.3	5.4	19.5	2	10	8.7	1.2
	12	9.4	0 ⁻0.7	1.2	±0.03	4.7	8.9	6.6	23.7	2.4	12	10.4	1.4
