吊环螺钉

图片仅供参考

吊环螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YXASD	SS400	镀锌	吊环螺钉 ● 带螺母
JT-YXASU	SUS304	一	吊环螺钉 ● 带螺母
JT-YXASQ	SS400	镀锌	吊环螺钉 ● 无螺母
JT-YXASF	SUS304	一	吊环螺钉 ● 无螺母

本产品适用标准：DIN580-2010

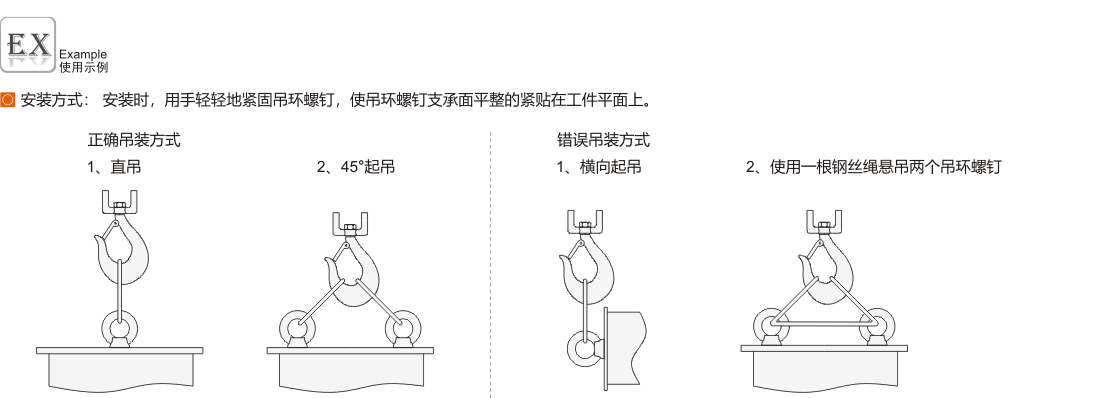

禁止使用管钳或敲击扳手。

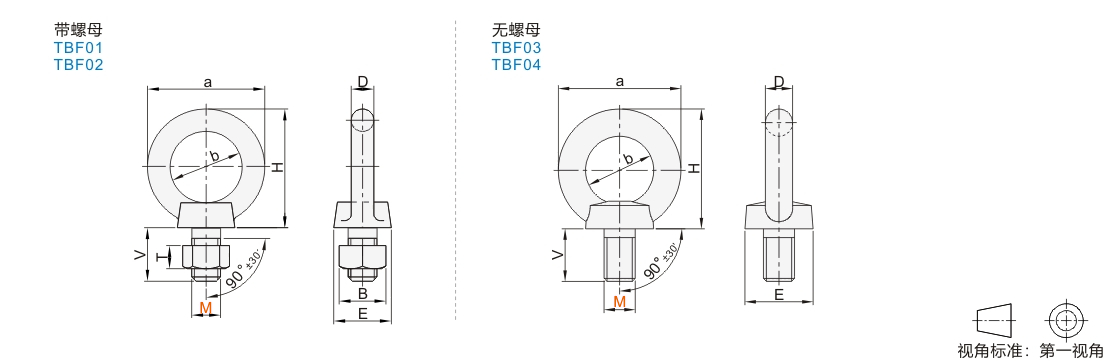

选型参数

选型表

型号		载荷 (T)	螺距 P	a		b		D		E		H		V	螺帽	螺帽
代码	M	载荷 (T)	螺距 P	JT-YXASD/JT-YXASQ	JT-YXASU/JT-YXASF	JT-YXASD/JT-YXASQ	JT-YXASU/JT-YXASF	JT-YXASD/JT-YXASQ	JT-YXASU/JT-YXASF	JT-YXASD/JT-YXASQ	JT-YXASU/JT-YXASF	JT-YXASD/JT-YXASQ	JT-YXASU/JT-YXASF	V	B	T
带螺母 JT-YXASD JT-YXASU 无螺母 JT-YXASQ JT-YXASF	6	0.14	1	36.3	28	19.7	15.7	8.3	6.3	20.3	15.3	36	28	13	10	5
	8	0.14	1.25	36.3	36.3	19.7	19.7	8.3	9.3	20.3	20.3	36	36	13	13	6.5
	10	0.23	1.5	45.3	45.3	24.7	24.7	10.3	10.3	25.3	25.3	45	46.5	17	17	8
	12	0.34	1.75	54.3	54.3	29.7	29.7	12.3	12.3	30.3	30.3	53	55	20.5	19	10
	14*	0.49	2	63	—	35	—	14	—	35	—	62	—	27	21	14
	16	0.7	2	63.3	63.3	34.7	34.7	14	14	35.3	35.3	64.5	62	27	24	13
	20	1.2	2.5	72.3	72.3	39.7	39.7	16.3	16.3	40.3	40.3	71	71	30	30	17

带*规格不适用JT-YXASU/JT-YXASF。
