内六角圆柱头组合螺钉

图片仅供参考

内六角圆柱头组合螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	强度等级	类型
JT-YBOSD	SCM435	三价锌	10.9	组合型 ● 带弹簧垫圈 ● 全牙

选型参数

选型表

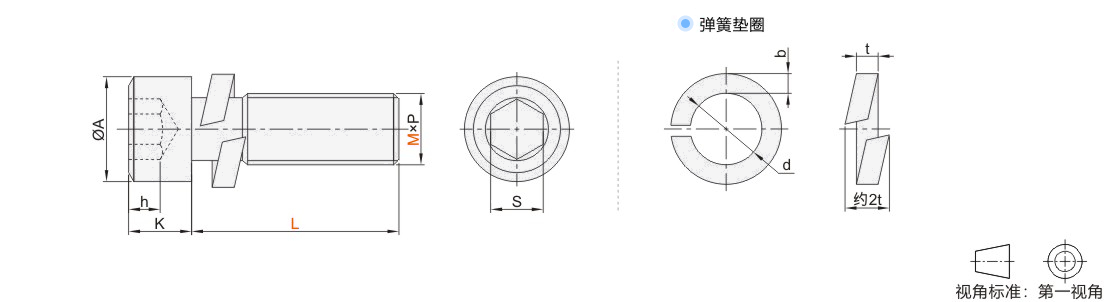

型号		L	P 螺距	A			K		S			h	弹簧垫圈
代码	M	L	P 螺距	公称尺寸	Max	Min	公称尺寸	Min	公称尺寸	Max	Min	h	d	b×t
JT-YBOSD	3	6 8 10 12 14 15 16 18 20	0.5	5.5	5.68	5.32	3	2.86	2.5	2.58	2.52	1.3	5.4	1.1×0.7
	4	6 8 10 12 14 15 16 18 20	0.7	7	7.22	6.78	4	3.82	3	3.08	3.02	2	7	1.4×1.0
	5	10 12 14 15 16 18 20 25	0.8	8.5	8.72	8.28	5	4.82	4	4.095	4.02	2.5	8.5	1.7×1.3
	6	10 12 14 15 16 18 20 25 30	1.0	10	10.22	9.78	6	5.7	5	5.14	5.02	3	11.4	2.7×1.5
	8	15 16 18 20 25 30 35	1.25	13	13.27	12.73	8	7.64	6	6.14	6.02	4	14.3	3.2×2.0
