塑料平顶链燕尾型

图片仅供参考

塑料平顶链燕尾型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

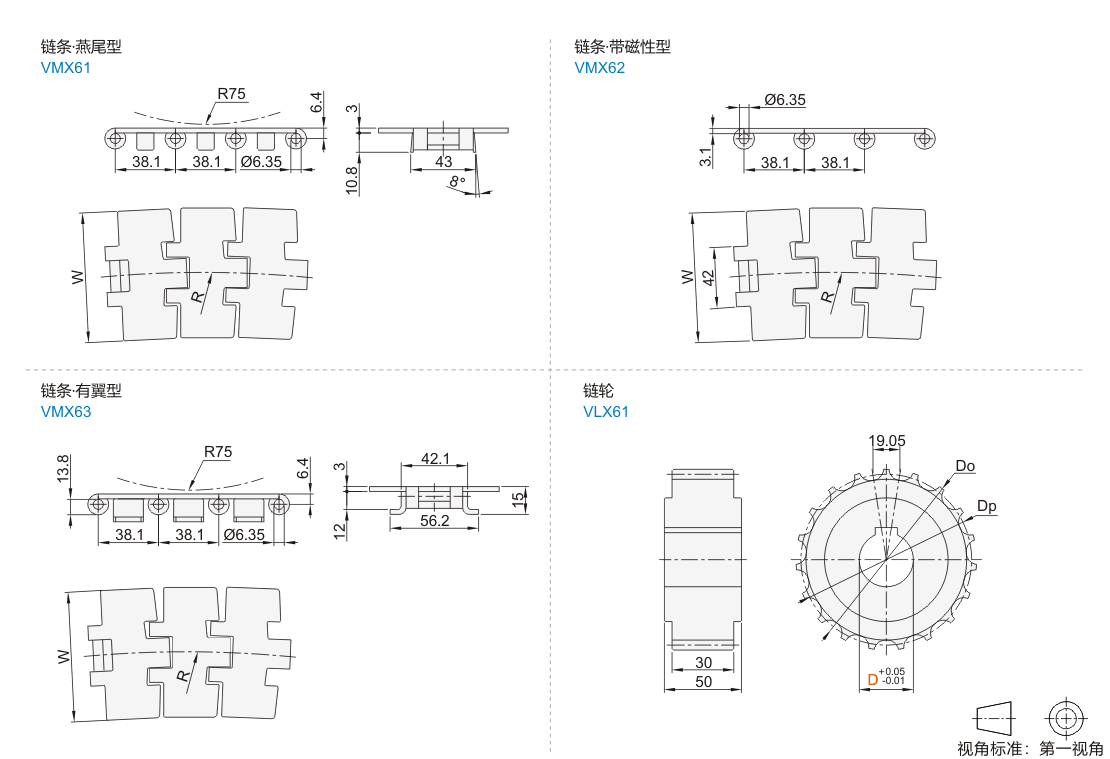

链条

代码	材质	类型
VMX61	冷轧奥氏体不锈钢	881系列 ● 燕尾型
VMX62	冷轧奥氏体不锈铁	881M系列 ● 带磁性型
VMX63	冷轧奥氏体不锈钢	881TAB系列 ● 有翼型

链轮

代码	类型		材质
VLX61	881系列	链轮	尼龙PA6

应用：适合应用在各种玻璃以及重负载之金属类输送带。

选型参数

VMX61~63

型号		节数	节距	链板宽度 W	工作载荷 (N)	抗拉强度 (N)	转弯半径 R	重量(kg/m)
代码	规格	节数	节距	链板宽度 W	工作载荷 (N)	抗拉强度 (N)	转弯半径 R	881/881TAB	881M
JT-KGTXD-881 JT-KGTXU-881M JT-KGTXQ-881TAB	K325	1~ 最小单位1	38.1	82.6	5600	2000	460	3.08	2.65
	K450			114.3			460	3.78	3.25
	K600			152.4			600	4.54	4.1
	K750			190.5			600	5.30	5.02

VLX61

型号		轴孔径	节距	分度圆直径	齿顶圆直径
代码	齿数	D	节距	Dp	Do
JT-KITXD-881	17	20 25 30	19.05	103.7	104.7
	19	20 25 30 35		115.7	117.0
	21	25 30 35 40		127.8	129.0
	23			139.9	140.7
	25			152.0	153.0
