L型长圆孔支柱固定夹

图片仅供参考

L型长圆孔支柱固定夹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件(螺钉)	类型
JT-PNUSD	S45C	发黑	TAC01	L型
JT-PNUSU	S45C	喷细砂无电解镀镍	TAC21	L型
JT-PNUDD	A6063	黑色阳极氧化	TAC01	L型
JT-PNUUD	SUS304	—	TAC21	L型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

DH7公差和垂直度均为开口槽加工前的公差。

附件螺钉

D	JT-PNUSD/ 11		JT-PNUSU/JT-PNUUD
10	对应代码 TAC01	M5×16 1个	对应代码 TAC21	M5×16 1个
12		M5×16 1个		M5×16 1个
15		M5×20 2个		M5×20 2个
20		M6×25 2个		M6×25 2个
25		M6×30 2个		M6×30 2个
30		M8×35 2个		M8×35 2个

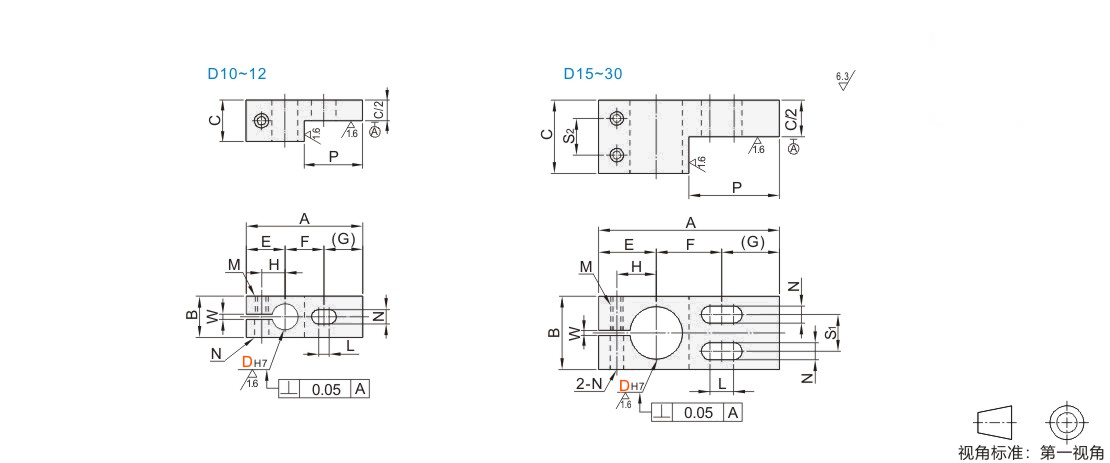

选型参数

选型表

型号			A	B	C	E	F	G	H	P	L	M	N	S1	S2	W
代码	DH7		A	B	C	E	F	G	H	P	L	M	N	S1	S2	W
JT-PNUSD JT-PNUSU JT-PNUDD JT-PNUUD	10	+0.015 0	46	16	16	16	15	15	10	22.5	9.5	M5	5.5	—	—	1.2~2.3
	12	+0.018 0	50	16	16	17	17	16	11	24.5	10.5			—	—
	15	+0.018 0	58	22	22	19	21	18	13	28.5	12.5			11	11
	20	+0.021 0	70	28	28	23	25	22	16	34.5	15.5	M6	6.5	14	14
	25	+0.021 0	84	32	32	26	33	25	19	41.5	18.5	M6	6.5	16	16
	30	+0.025 0	96	40	40	30	37	29	22	47.5	20	M8	9	20	20
