测角电动位移台 α轴 交叉滚柱引导式

选型表

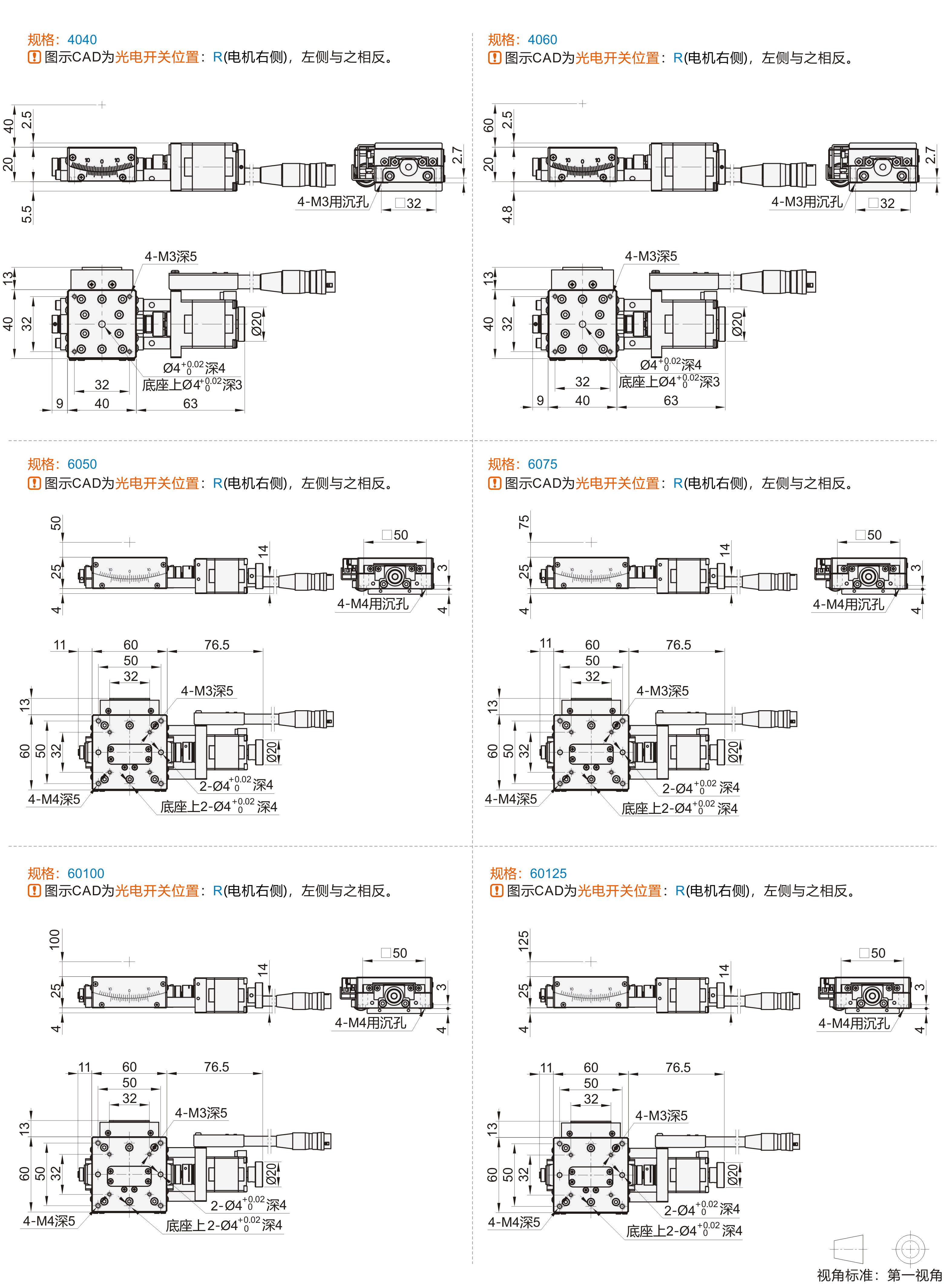

型号		光电开关位置	驱动器选择	线缆选择	台面尺寸 (mm)	转换比 (度/圈)	移动量 (°)
代码	规格
JT-VVQSDU	4040	L(电机左侧) R(电机右侧)	N(无) A(怡合达驱动器) B(鸣志驱动器) 驱动器详细参数见下表。	N(无) 2(2m长线缆） 4(4m长线缆） 接头类型：HRS-12P接头	40×40	1.1538	±8
	4060					0.8394	±6
	6050					1.01414	±8.5
	6075				60×60	0.70303	±5.5
	60100					0.538	±5
	60125					0.43571	±4

自备线缆时，请使用HR10A-10P-12S（73）（HRS）12针插孔接头。                  传感器：NPN开路输出，原点+限位，传感器电压24V，8mA以下。
需接地线，避免静电干扰。            位移台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施。
转换比：电机转动一圈，台面旋转角度。

驱动器参数表

接线图
