交叉滚子滑台标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体 / 材质	主体 / 表面处理	导轨 / 材质	导轨 / 表面处理	保持架 / 材质	滚柱 / 材质	类型
JT-HMLSD	铝合金	黑色阳极氧化	SUJ2	—	SUS304	SUJ2	标准型
JT-HMLSX	S45C	发黑	SUJ2	镀镍	SUS304	SUJ2	标准型
JT-VHMLSD	铝合金	本色阳极氧化	SUJ2	—	SUS304	SUJ2	经济型
JT-VHMLSX	S45C	无电解镀镍	SUJ2	镀镍	SUS304	SUJ2	经济型

JT-HMLSX/JT-VHMLSX轨道面V槽无表面处理。
滑台自身不含限位机构，若需要限位功能，请设计专用的限位机构。
在半行程或高速下使用，当滑台停止时，交叉导轨的保持器可能会因惯性力而产生偏移。
作为防止保持器偏移的对策，建议使用内置齿轮齿条型交叉滚子导轨。

选型参数

选型表

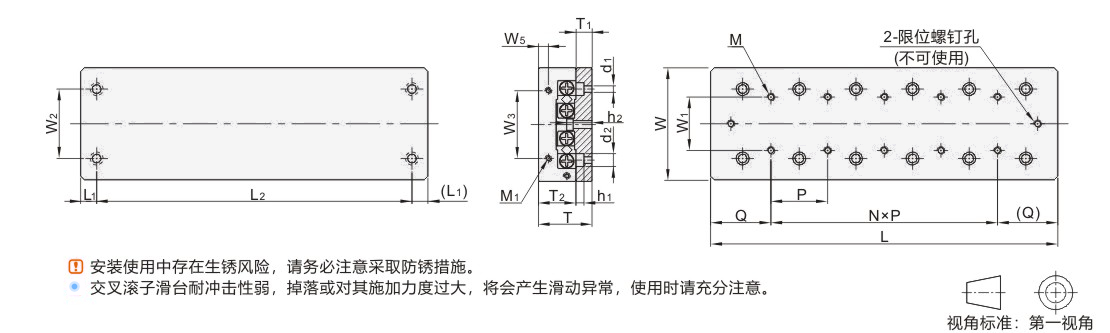

型号		最大行程	滚柱直径	主要尺寸				滑台面安装孔尺寸				端面安装孔尺寸			底座安装孔尺寸
代码	规格	最大行程	滚柱直径	W	T	T2	L	W1	M-深度	Q	N×P	W3	W5	M1-深度	W2	d1	d2	h1	T1	h2	L1	L2
标准型 JT-HMLSD JT-HMLSX 经济型 JT-VHMLSD JT-VHMLSX	1025	12	1.5	30±0.1	17±0.1	11	25	10	M2-4	12.5	—	12	2.5	M2-6	22	2.5	4.5	2.5	5.5	9	3.5	18
	1035	18					35				1×10											28
	1045	25					45				2×10											38
	2035	18	2.0	40±0.1	21±0.1	14	35	15	M3-6	17.5	—	16	3.4		30	3.5	6.5	3.5	6.5	10.9	5	25
	2050	30					50				1×15											40
	2065	40					65				2×15											55
	3055	30	3.0	60±0.1	28±0.1	18.5	55	25	M4-8	27.5	—	40	5.5	M3-6	40	4.5	8	4.5	9	15	10	35
	3080	45	3.0	60±0.1	28±0.1	18.5	80	25	M4-8	27.5	1×25	40	5.5	M3-6	40	4.5	8	4.5	9	15	10	60

型号		基本动态负荷(C) (N)	基本静态负荷(Co) (N)	荷重 (Fu) (N)	静态容许扭曲力矩			重量(kg)		滑台移动精度(μm)
代码	规格	基本动态负荷(C) (N)	基本静态负荷(Co) (N)	荷重 (Fu) (N)	MR (N·m)	MP (N·m)	MY (N·m)	JT-HMLSD JT-VHMLSD	JT-HMLSX JT-VHMLSX	中心平行度	侧边平行度
标准型 JT-HMLSD JT-HMLSX 经济型 JT-VHMLSD JT-VHMLSX	1025	379	576	192	2.6	1.2	1.4	0.04	0.09	标准型：5 经济型：20	标准型：8 经济型：30
	1035	523	865	288	3.9	2.6	3.0	0.05	0.12
	1045	657	1153	384	5.2	4.6	5.2	0.07	0.16
	2035	895	1170	390	7.0	3.1	3.9	0.09	0.20
	2050	1552	2339	780	14.0	12.5	10.9	0.13	0.29
	2065	1849	2924	975	17.5	19.5	17.5	0.17	0.38
	3055	2901	4567	1522	42.6	22.8	26.6	0.29	0.66
	3080	4388	7611	2537	71.0	63.4	57.1	0.43	0.96

1kgf=9.81 N

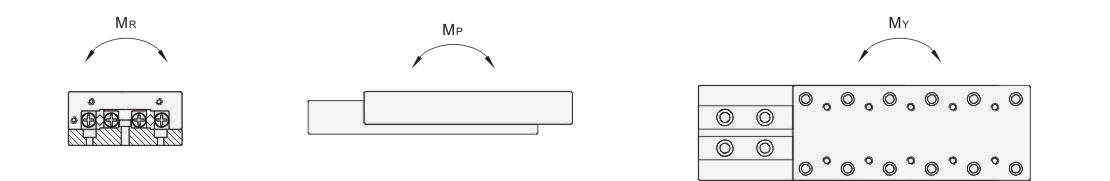

静态容许扭曲力矩

静态容许扭曲力矩，MR、MP、MY请参考参数表。

暂未上传文档资料

交叉滚子滑台 标准型
