皮带中心所在分度圆直径A(mm) *

适用皮带半径R(mm) *

图片仅供参考

圆皮带惰轮 U形槽窄幅型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	主体 / 材质	主体 / 表面处理	外螺纹 / 材质	外螺纹 / 表面处理	轴承 / 材质	类型
JT-VVZDSD	经济型	S45C	发黑	—	—	钢	窄幅型 ● 圆孔型
JT-VZDSD●	标准型	S45C	发黑	—	—	钢	窄幅型 ● 圆孔型
JT-VVZDSU	经济型	S45C	喷细砂无电解镀镍	—	—	钢	窄幅型 ● 圆孔型
JT-VZDSU●	标准型	S45C	喷细砂无电解镀镍	—	—	钢	窄幅型 ● 圆孔型
JT-VVZDDD	经济型	铝合金	喷细砂本色阳极氧化	—	—	钢	窄幅型 ● 圆孔型
JT-VZDDD●	标准型	铝合金	喷细砂本色阳极氧化	—	—	钢	窄幅型 ● 圆孔型
JT-VVZDUD	经济型	SUS304	—	—	—	不锈钢	窄幅型 ● 圆孔型
JT-VZDUD●	标准型	SUS304	—	—	—	不锈钢	窄幅型 ● 圆孔型
JT-VVZDOD	经济型	S45C	发黑	S45C	发黑	钢	窄幅型 ● 外螺纹型
JT-VZDOD●	标准型	S45C	发黑	S45C	发黑	钢	窄幅型 ● 外螺纹型
JT-VVZDOU	经济型	S45C	喷细砂无电解镀镍	S45C	无电解镀镍	钢	窄幅型 ● 外螺纹型
JT-VZDOU●	标准型	S45C	喷细砂无电解镀镍	S45C	无电解镀镍	钢	窄幅型 ● 外螺纹型
JT-VVZDXD	经济型	铝合金	喷细砂本色阳极氧化	SUS304	—	钢	窄幅型 ● 外螺纹型
JT-VZDXD●	标准型	铝合金	喷细砂本色阳极氧化	SUS304	—	钢	窄幅型 ● 外螺纹型
JT-VVZDLD	经济型	SUS304	—	SUS304	—	不锈钢	窄幅型 ● 外螺纹型
JT-VZDLD●	标准型	SUS304	—	SUS304	—	不锈钢	窄幅型 ● 外螺纹型

如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。
特殊环境(洁净环境等)要求如需更换密封轴承请联系怡合达。

轴承为粘接式。
外螺纹部销为粘接。
3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

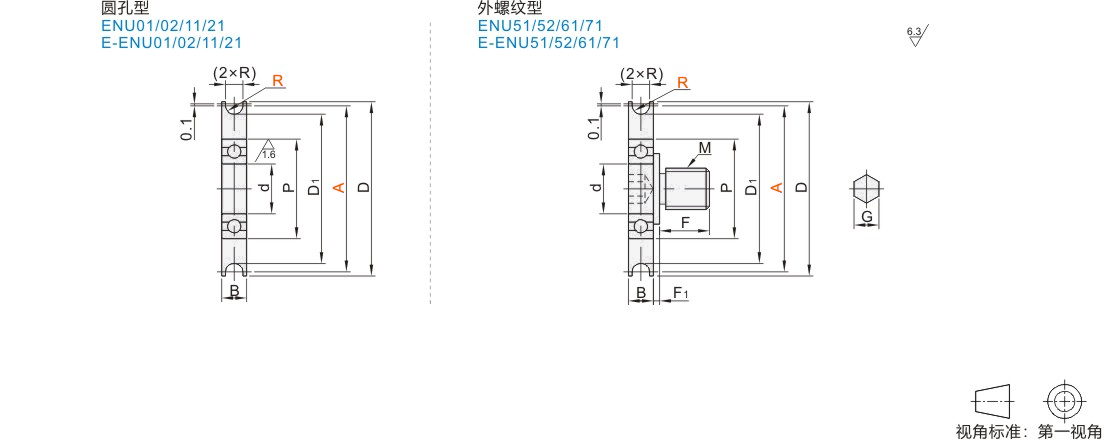

型号		R	F	d	P	D	D1	B	使用轴承	M	G	F1	适用圆皮带直径
代码	A	R	F	d	P	D	D1	B	使用轴承	M	G	F1	适用圆皮带直径
标准型圆孔型 JT-VZDSD JT-VZDSU JT-VZDDD JT-VZDUD 外螺纹型 JT-VZDOD JT-VZDOU JT-VZDXD JT-VZDLD 经济型圆孔型 JT-VVZDSD JT-VVZDSU JT-VVZDDD JT-VVZDUD 外螺纹型 JT-VVZDOD JT-VVZDOU JT-VVZDXD JT-VVZDLD	(15)	1.1	—	4	11	17	13	4	BAF694ZZ	—	—	—	2
	(20)			4	13	21	18	5	BAF624ZZ
	(30)			5	16	32	28		BAF625ZZ
	(20)	1.6		4	13	22	17		BAF624ZZ				3
	(23)			5	16	25	20		BAF625ZZ
	(30)				16	32	27		BAF625ZZ
	(18)	2.1			11	20	14		BAF685ZZ				4
	23		8	6	15	25	19		BAF696ZZ	M6	3	1.0
	28			6	19	30	24	6	BAF626ZZ		3
	30			8	19	32	26		BAF698ZZ		4
	40		12	12	24	42	36		BAY6901ZZ	M10	6	1.5
	48		12	12	24	50	44		BAY6901ZZ	M10	6	1.5
	28	2.6	8	6	19	30	23		BAF626ZZ	M6	3	1.0	5
	40			8		42	35		BAF698ZZ		4
	48			8		50	43		BAF698ZZ		4
	50		12	12	24	52	45		BAY6901ZZ	M10	6	1.5
	38	3.1	10	8		40	32	8	BAF628ZZ	M8	4	1.0	6
	48		10	8		50	42		BAF628ZZ	M8	4	1.0
	50		12	12	28	52	44		BAY6001ZZ	M10	6	1.5
	60			12	28	62	54		BAY6001ZZ
	100			20	37	102	94	9	BAY6904ZZ
	50	4.1		12	32	52	42	10	BAY6201ZZ				8
	60	4.1		12	32	62	52	10	BAY6201ZZ				8
	60	5.1		20	42	62	50	12	BAY6004ZZ				10
	80					82	70
	(140)		—			142	130			—	—	—

带( )的尺寸不适用于外螺纹型。

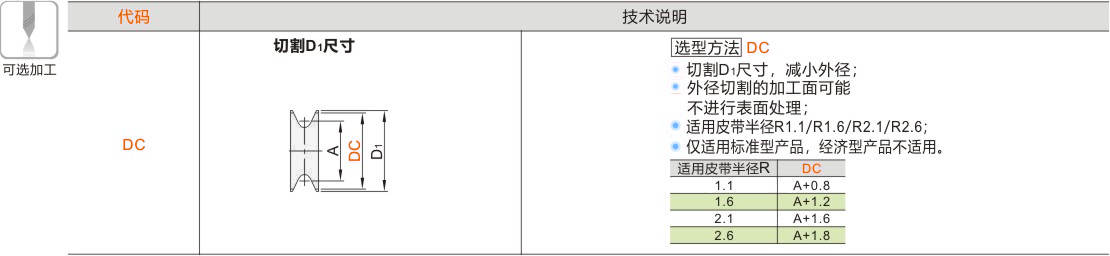

可选加工参数

暂未上传文档资料

圆皮带惰轮 U形槽 窄幅型
