选择代码

代码参数

主体材质

主体表面处理

类型

螺纹种类

选型参数

公制螺纹规格M(mm) *

长度L(mm) *

微调组件紧定螺钉

图片仅供参考

微调组件紧定螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	硬度	表面处理	附件(1个螺帽) / 材质	附件(1个螺帽) / 表面处理	类型
JT-YXNUS	细牙	S45C	35~45HRC	镀镍	SS400	镀锌	内六角孔型
JT-YXNUD	细牙	S45C	35~45HRC	镀锌	SS400	镀锌	内六角孔型
JT-YXNUU	细牙	SCM435	40HRC~	镀锌	SS400	镀锌	内六角孔型
JT-YXNUQ	细牙	SUS304	—	—	SUS304	—	内六角孔型
JT-YXNUF	细牙	SUS420J2	40HRC~	—	SUS304	—	内六角孔型
JT-YXNUO	粗牙	S45C	35~45HRC	镀镍	SS400	镀锌	内六角孔型
JT-YXNUX	粗牙	S45C	35~45HRC	镀锌	SS400	镀锌	内六角孔型
JT-YXNUL	粗牙	SCM435	40HRC~	镀锌	SS400	镀锌	内六角孔型
JT-YXNUM	粗牙	SUS304	—	—	SUS304	—	内六角孔型
JT-YXNUG	粗牙	SUS420J2	40HRC~	—	SUS304	—	内六角孔型
JT-YXNXO	细牙	S45C	35~45HRC	镀锌	SS400	镀锌	带扳手槽型
JT-YXNXX	细牙	SUS420J2	40HRC~	—	SUS304	—	带扳手槽型
JT-YXNXL	粗牙	S45C	35~45HRC	镀锌	SS400	镀锌	带扳手槽型
JT-YXNXM	粗牙	SUS420J2	40HRC~	—	SUS304	—	带扳手槽型

表中硬度是指端部淬火硬度。 SUS304材质端部无淬火

选型参数

型号		L
代码	M	L
细牙 JT-YXNUD JT-YXNUQ JT-YXNUF 粗牙 JT-YXNUX JT-YXNUM JT-YXNUG	3	10 15 20 25 30 35 40
	4	10 15 20 25 30 35 40 45 50 60
	5	10 15 20 25 30 35 40 45 50 60
	6	15 20 25 30 35 40 45 50 60
	8	20 25 30 35 40 45 50 60
	10	25 30 35 40 45 50 60 70 80 90 100
	12	30 35 40 45 50 60 70 80 90 100
	16	40 45 50 60 70 80 90 100 120
	20	45 50 60 70 80 90 100 120

型号			L
代码		M	L
细牙 JT-YXNUS 粗牙 JT-YXNUO		3	15 20 25
		4	15 20 25 30 35 40
		5	15 20 25 30 35 40
		6	15 20 25 30 35 40 45 50 60
		8	20 25 30 35 40 45 50 60
		10	30 35 40 45 50 60 70
		12	40 45 50 60 70

型号		L
代码	M	L
细牙 JT-YXNUU 粗牙 JT-YXNUL	3	20 25 30 35 40
	4	20 25 30 35 40 45 50 60
	5	20 25 30 35 40 45 50 60
	6	20 25 30 35 40 45 50 60
	8	20 25 30 35 40 45 50 60
	10	30 35 40 45 50 60 70
	12	35 40 45 50 60 70 80
	16	40 45 50 60 70 80 100
	20	45 50 60 70 80 100 120

型号		L
代码	M	L
细牙 JT-YXNXO JT-YXNXX 粗牙 JT-YXNXL JT-YXNXM	3	15 20 25 30 35 40
	4	15 20 25 30 35 40 45 50 60
	5	15 20 25 30 35 40 45 50 60
	6	20 25 30 35 40 45 50 60
	8	25 30 35 40 45 50 60
	10	30 35 40 45 50 60 70
	12	35 40 45 50 60 70 80
	16	40 45 50 60 70 80 100
	20	45 50 60 70 80 100 120

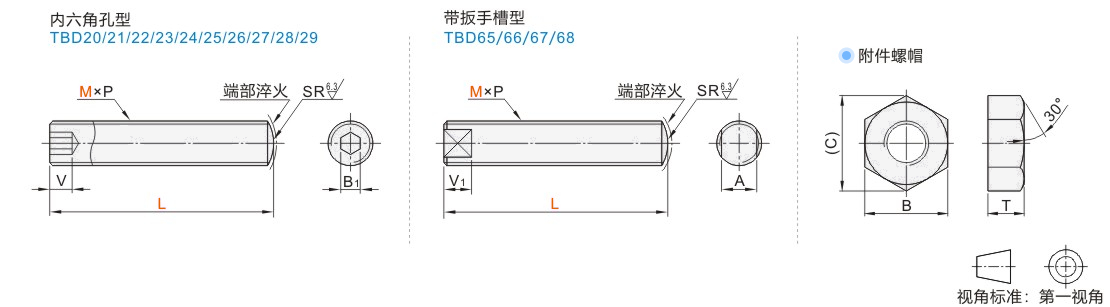

紧定螺钉尺寸

M	M×P		A	B1	V	V1	SR
M	细牙螺纹	粗牙螺纹	A	B1	V	V1	SR
3	3×0.35	3×0.5	2.5	1.5	1.5	4	3
4	4×0.5	4×0.7	3	2	2.2		4
5	5×0.5	5×0.8	4	2.5	2.8		5
6	6×0.75	6×1.0	5	3	3	5	6
8	8×0.75	8×1.25	6	4	4	6	8
10	10×1.0	10×1.5	8	5	5	8	10
12	12×1.0	12×1.75	10	6	6	10	12
16	16×1.5	16×2.0	14	8	7	14	16
20	20×1.5	20×2.5	17	10	8	17	20

螺帽尺寸

M		B		C		T
M		B		C		T	3		5.5		6.4		2.4
4		7		8.1		3.2
5		8		9.2		4
6		10		11.5		5
8		13		15		6.5
10		17		19.6		8
12		19		21.9		10
16		24		27.7		13
20		30		34.6		16
