输送型真空发生器管型

图片仅供参考

输送型真空发生器管型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	吸入流量	材质	类型
JT-UVMMD	可调	铝	管型
JT-UVMMU	不可调	铝	管型

产品特点

● 单级真空发生器，适用于颗粒、碎片状物料输送；
● 吸入流量类型可选，有可调和不可调两种。

技术参数

代码	JT-UVMMD	JT-UVMMU
使用流体	干燥的压缩空气
使用压力(bar)	4~7
最大真空度(KPa)	-84	-35
最大真空流量(l/m)	3390	5610

选型参数

选型表

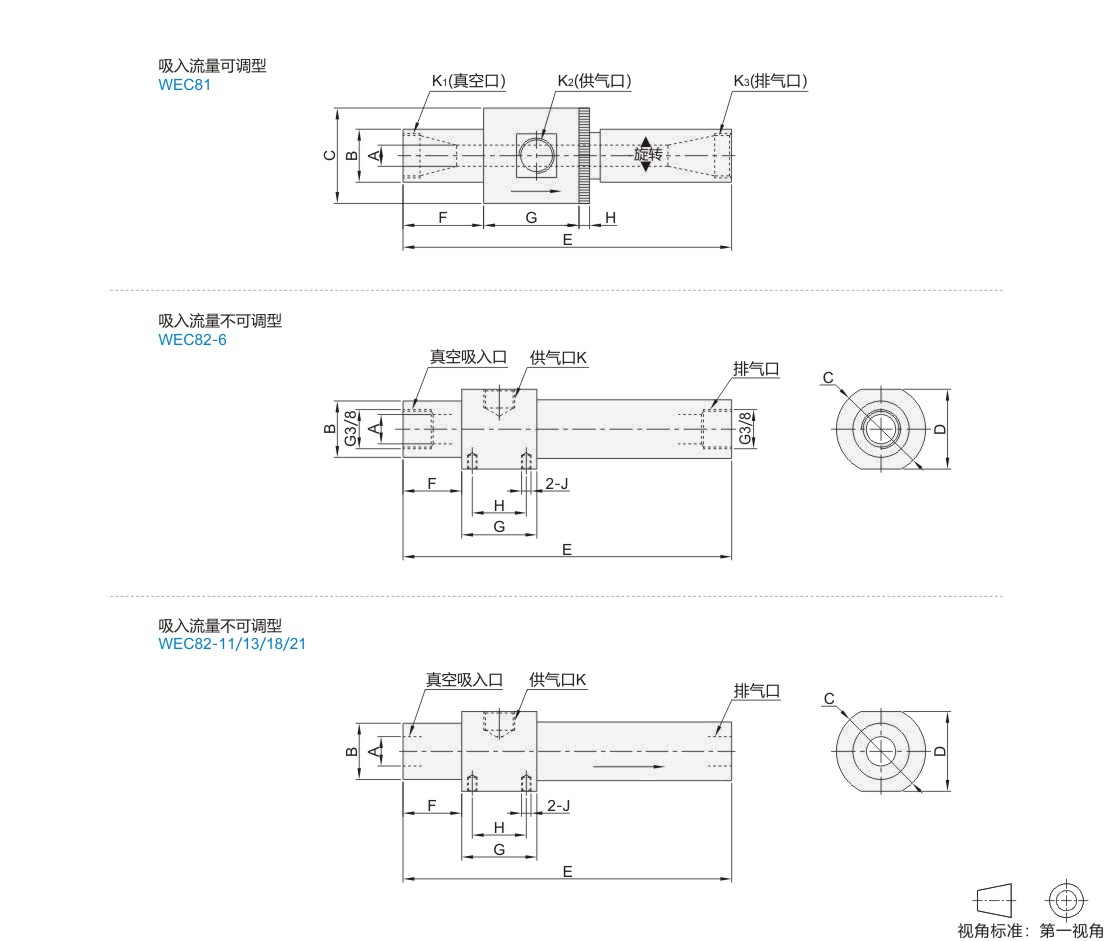

型号		A	B	C	E		F	G	H	K1	K2	K3	供气压力 (bar)	不同真空度(-kpa)下真空耗气量(I/m)					不同真空度(-kpa)下真空流量(I/m)
代码	规格	A	B	C	E		F	G	H	K1	K2	K3	供气压力 (bar)	17	34	50	68	84	17	34	50	68	84
JT-UVMMD	250	6.5	19	32	94~105		22	32	5	G1/4	G1/8	G1/4	5.5	112	169	233	276	342	280	240	200	162	125
	375	9.5	25	45	155~165		38	45		G1/2	G3/8	G1/2		176	327	485	595	825	846	735	620	520	395
	500	13	32	51	155~160			51		G1/2	G3/8	G3/4		340	625	759	940	1280	1695	1325	1130	990	650
	750	19	38	58	175~189			51		G3/4	G1/2	G1		650	875	1250	1790	2550	3390	2460	1970	1440	1130

型号		A	B	C	D	E	F	G	H	J	K	空气速度 (ft/s)	真空流量 (I/m)	真空度 (-kpa)	空气消耗量(I/m)
代码	规格	A	B	C	D	E	F	G	H	J	K	空气速度 (ft/s)	真空流量 (I/m)	真空度 (-kpa)	2.8bar	5.5bar
JT-UVMMU	6	9.5	18.5	32	30	89	19	25	18	M4	G1/8	328	425	16	95	170
	11	12.5	24	38	34	140	25.5	32	23		G1/4	361	870	35	395	680
	13	19	32	50	45	190	38	50	35		G3/8	325	1825	28	790	1365
	18	25	38	59	55	198	40	56	40			223	4400	4.4	405	695
	21	38	49.6	69	65	205	40	60	42			270	5610	9	790	1365

更多规格需求请联系气动辅件产品中心。
