R型定位螺栓

图片仅供参考

R型定位螺栓

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	硬度	表面处理	附件（1件螺帽） / 材质	附件（1件螺帽） / 表面处理	类型
JT-FXVSD	粗牙	S45C	43HRC~	发黑	SS400	光泽渡锌	螺纹前端 R型
JT-FXVSU	粗牙	S45C	43HRC~	无电解镀镍	SS400	铬酸盐光泽处理	螺纹前端 R型
JT-FXVSX	粗牙	SUS304	—	—	SUS304相当	—	螺纹前端 R型
JT-FXVDD	粗牙	SUS440C	43HRC~	—	SUS304相当	—	螺纹前端 R型
JT-FXVUD	细牙	S45C	43HRC~	发黑	SS400	光泽渡锌	螺纹前端 R型
JT-FXVUU	细牙	S45C	43HRC~	无电解镀镍	SS400	铬酸盐光泽处理	螺纹前端 R型
JT-FXVUX	细牙	SUS440C	43HRC~	—	SUS440C相当	—	螺纹前端 R型
JT-FXVQD	粗牙	S45C	43HRC~	发黑	SS400	光泽渡锌	头部R型
JT-FXVQU	粗牙	S45C	43HRC~	无电解镀镍	SS400	铬酸盐光泽处理	头部R型
JT-FXVQX	粗牙	SUS304	—	—	SUS304相当	—	头部R型
JT-FXVFD	粗牙	SUS440C	43HRC~	—	SUS304相当	—	头部R型
JT-FXVOD	细牙	S45C	43HRC~	发黑	SS400	光泽渡锌	头部R型
JT-FXVOU	细牙	S45C	43HRC~	无电解镀镍	SS400	铬酸盐光泽处理	头部R型
JT-FXVOX	细牙	SUS440C	43HRC~	—	SUS440C相当	—	头部R型
JT-FXVXD	粗牙	S45C	43HRC~	发黑	SS400	光泽渡锌	内六角头部R型
JT-FXVXU	粗牙	S45C	43HRC~	无电解镀镍	SS400	铬酸盐光泽处理	内六角头部R型
JT-FXVXX	粗牙	SUS440C	43HRC~	—	SUS304相当	—	内六角头部R型
JT-FXVLD	细牙	S45C	43HRC~	无电解镀镍	SS400	铬酸盐光泽处理	内六角头部R型
JT-FXVLX	细牙	SUS440C	43HRC~	—	SUS440C相当	—	内六角头部R型

SUS440C相当材质可能会因淬火导致变色。上表硬度为端部淬火硬度。
如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。 SUS304材质未淬火。
由于产品批次不同，发货镀镍产品可能存在喷砂，不影响尺寸及功能。

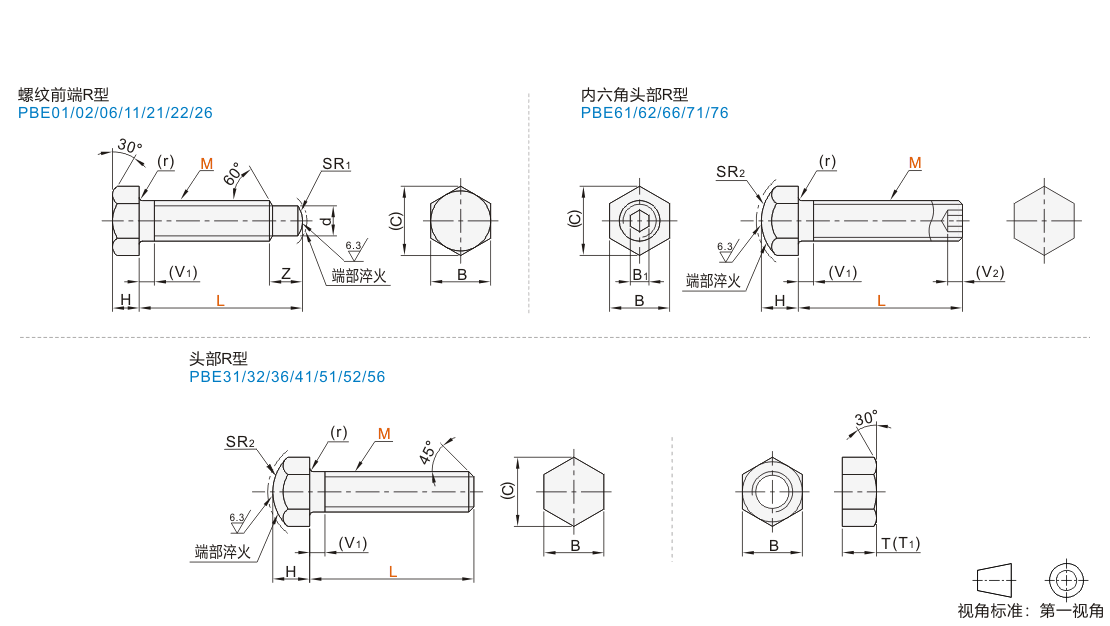

定位螺栓尺寸

M	M×P		H	B	(C)	SR1	d	Z	SR2	(V1)	(r)	B1	(V2)
M	粗牙	细牙	H	B	(C)	SR1	d	Z	SR2	(V1)	(r)	B1	(V2)
4	4×0.7	4×0.5	2.8	7	8.1	3	2	3	8	2.1	0.2	2	2.2
5	5×0.8	5×0.5	3.5	8	9.2	4	3	3	8	2.4	0.2	2.5	2.8
6	6×1.0	6×0.75	4	10	11.5	4	4.5	3.5	10	3.0	0.3	3	3
8	8×1.25	8×0.75	5.5	13	15.0	5	6	5	12	3.7	0.4	4	4
10	10×1.5	10×1.0	7	17	19.6	5	7	5.5	16	4.5	0.5	5	5
12	12×1.75	12×1.0	8	19	21.9	8	9	7	20	5.2	0.5	6	6
16	16×2.0	16×1.5	10	24	27.7	10	12	9	25	6	0.6	—	—

螺帽T尺寸

M	T (粗牙螺纹)	T1 (细牙螺纹)
4	3.2	3.2
5	4	4
6	5	5
8	6.5	6.5
10	8	8
12	10	10
16	13	13

选型参数

螺纹前端R型

型号		L选择
代码	M	JT-FXVSD/JT-FXVUD	JT-FXVSU/JT-FXVSX/JT-FXVDD/JT-FXVUU/JT-FXVUX
JT-FXVSD JT-FXVSU JT-FXVSX JT-FXVDD JT-FXVUD JT-FXVUU JT-FXVUX	4	15 20 25 30 35 40	20
	5	15 20 25 30 35 40 50	20
	6	15 20 25 30 35 40 50	20 25 30 35 40 50
	8	15 20 25 30 35 40 50 60 70 80	25 30 35 40 50 60
	10	30 35 40 50 60 70 80	30 35 40 50 60 70
	12	30 35 40 50 60 70 80	40 50 60 70 80
	16	60 70 80	—

头部R型

型号		L选择
代码	M	JT-FXVQD/JT-FXVOD	JT-FXVQU/JT-FXVQX/JT-FXVFD/JT-FXVOU/JT-FXVOX
JT-FXVQD JT-FXVQU JT-FXVQX JT-FXVFD JT-FXVOD JT-FXVOU JT-FXVOX	4	15 20 25 30 35 40	20
	5	15 20 25 30 35 40 50	20
	6	15 20 25 30 35 40 50	20 25 30 35 40 50
	8	15 20 25 30 35 40 50 60 70 80	25 30 35 40 50 60
	10	30 35 40 50 60 70 80	30 35 40 50 60 70
	12	30 35 40 50 60 70 80	40 50 60 70 80
	16	50 60 70 80	—

内六角头部R型

型号		L 选择
代码	M	L 选择
JT-FXVXD JT-FXVXU JT-FXVXX JT-FXVLD JT-FXVLX	4	20
	5	20
	6	20 25 30 35 40 50
	8	25 30 35 40 50 60
	10	30 35 40 50 60 70
	12	35 40 50 60 70 80
