还有0项未选择重置

选择代码

代码参数

安装侧端面形状

导入表面形状

材质

硬度

表面处理

选型参数

D公差 *

P公差 *

安装部直径D(mm) *

定位部直径P(mm) *

1~20/0.01

安装部长度L(mm) *

2~42/1

定位部长度B(mm) *

2~30/0.1

图片仅供参考

球面定位销内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-ROBQSD	标准型 / 圆型	SUS304	—	—
JT-ROBQDD	标准型 / 多棱型	SUS304	—	—
JT-ROBQUD	内螺纹型 / 圆型	SUS304	—	—
JT-ROBQQD	内螺纹型 / 多棱型	SUS304	—	—
JT-ROBQSU	标准型 / 圆型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBQDU	标准型 / 多棱型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBQUU	内螺纹型 / 圆型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBQQU	内螺纹型 / 多棱型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBQSQ	标准型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBQDQ	标准型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBQUQ	内螺纹型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBQQQ	内螺纹型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBQSF	标准型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-ROBQDF	标准型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-ROBQUF	内螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-ROBQQF	内螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-ROBQSO	标准型 / 圆型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBQDO	标准型 / 多棱型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBQUO	内螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBQQO	内螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBQSX	标准型 / 圆型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBQDX	标准型 / 多棱型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBQUX	内螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBQQX	内螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm

公差选择

D或P	m6	p6	g6	h7	s
1.00~3.00	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	0 -0.010	0 -0.01
3.01~6.00	+0.012 +0.004	+0.020 +0.012	-0.004 -0.012	0 -0.012
6.01~10.00	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	0 -0.015
10.01~18.00	+0.018 +0.007	+0.029 +0.018	-0.006 -0.017	0 -0.018
18.01~20.00	+0.021 +0.008	+0.035 +0.022	-0.007 -0.020	0 -0.021

SUS440C材质的D部加工有识别槽。

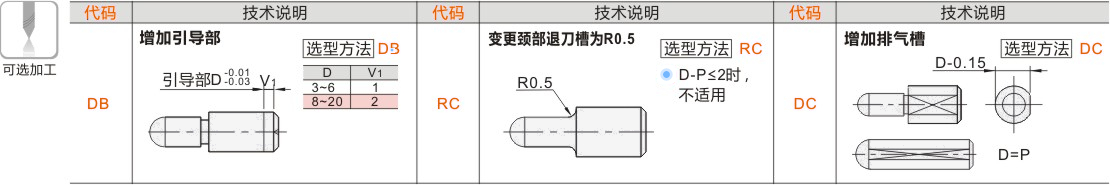

选型参数

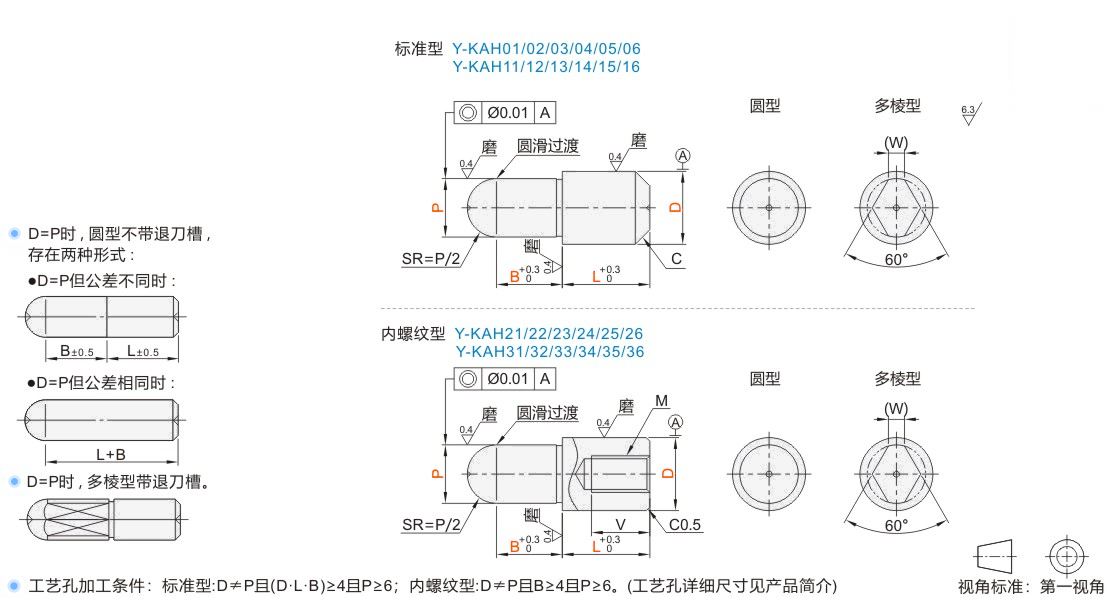

标准型

型号				最小单位0.01	最小单位1	最小单位0.1	C	(W)
代码	D公差	P公差	D	P	L	B	C	(W)
圆型多棱型 JT-ROBQSD JT-ROBQDD JT-ROBQSU JT-ROBQDU JT-ROBQSQ JT-ROBQDQ JT-ROBQSF JT-ROBQDF JT-ROBQSO JT-ROBQDO JT-ROBQSX JT-ROBQDX	m6 p6 g6 h7	s m6 p6 g6 h7	2	1.00~2.00	2~8	2.0~15.0	0.3	—
			3	1.00~3.00	3~10		0.5	1.0
			4	1.50~4.00	3~15		1	1.0
			5	2.00~5.00	5~15			1.2
			6	2.00~6.00	5~18	2.0~30.0		1.5
			8	3.00~8.00	5~22	2.0~30.0	1.5	1.8
			10	3.00~10.00	6~26	3.0~30.0	2	2.2
			12	5.00~12.00	6~26	3.0~30.0		2.5
			13	6.00~13.00	7~28	5.0~30.0		3.0
			16	10.00~16.00	8~35		3	4.0
			20	13.00~20.00	10~42		3	5.0

内螺纹型

型号				最小单位0.01	最小单位1	最小单位0.1	(W)	M	V
代码	D公差	P公差	D	P	L	B	(W)	M	V
圆型多棱型 JT-ROBQUD JT-ROBQQD JT-ROBQUU JT-ROBQQU JT-ROBQUQ JT-ROBQQQ JT-ROBQUF JT-ROBQQF JT-ROBQUO JT-ROBQQO JT-ROBQUX JT-ROBQQX	m6 p6 g6 h7	s m6 p6 g6 h7	6	4.00~6.00	8~17	2.0~15.0	1.5	M3	5
			8	6.00~8.00	11~21	2.0~30.0	1.8	M5	8
			10	7.00~10.00	11~23	3.0~30.0	2.2
			12	7.00~12.00	12~26	3.0~30.0	2.5
			13	8.00~13.00	13~28	5.0~30.0	3	M8	10
			16	10.00~16.00	16~35		4		12
			20	13.00~20.00	20~42		5		12
