方形丝杠支座组件（固定侧，径向轴承型）

图片仅供参考

方形丝杠支座组件（固定侧，径向轴承型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ① ③ ⑤	材质 / ④	表面处理 / ① ③ ④ ⑤	类型
JT-IVXUU●	S45C	SUJ2	发黑	固定侧 ● 径向轴承型
JT-IVNUU	S45C	SUJ2	无电解镀镍	固定侧 ● 径向轴承型

构成零件

编号	零件名称	数量
①	轴承固定座	1
②	径向轴承	1对
③	轴承盖	1
④	轴环	2
⑤	支座用螺母(带紧定螺钉)	1
⑥	油封(Ø8以下1个)	2

①②③⑥已组装好，请勿拆卸，否则影响精度。

施加预压，使之能够承受轴向负载。

请在低于Max.3000rpm的转速下使用。

压盖内藏型支座，在高频振动情况下，轴承盖有松动风险，轴承盖螺纹处涂螺纹胶拧紧即可。

选型参数

选型表

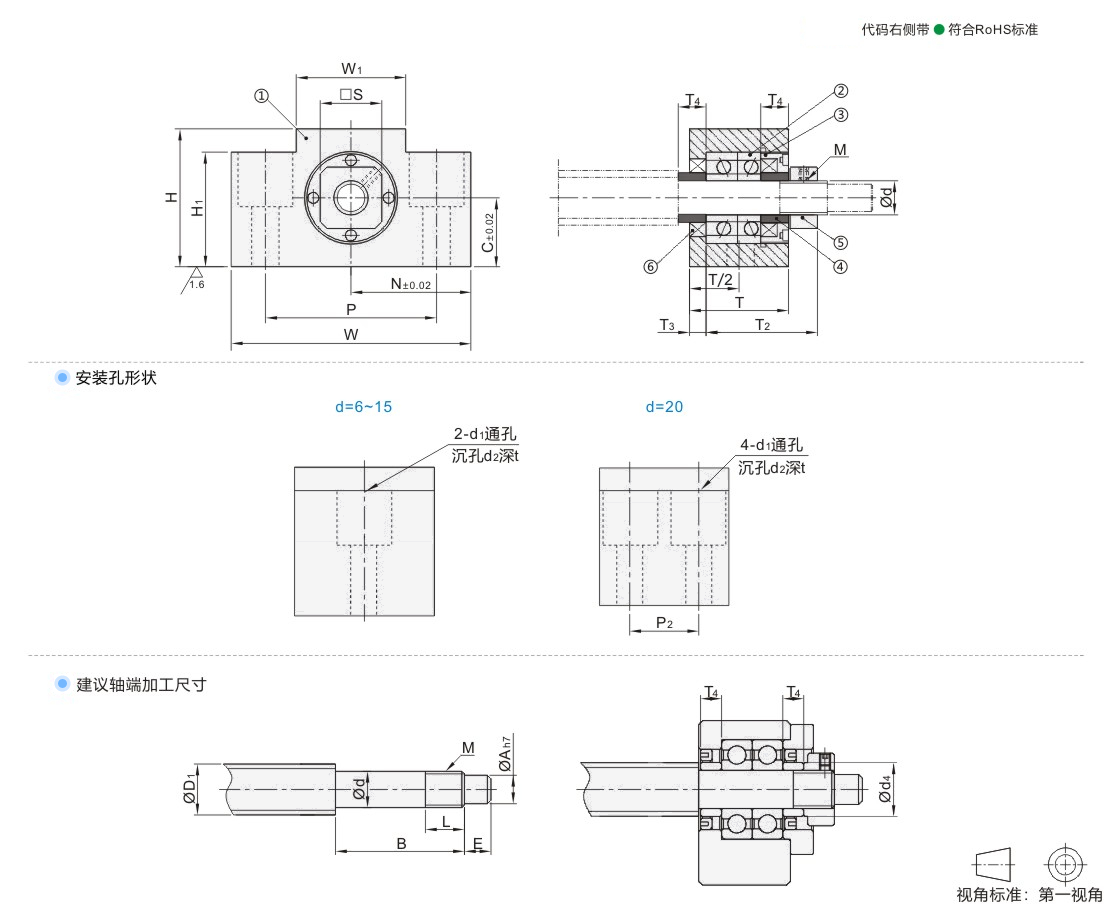

型号		Ød	T	T2	T3	W	H	C	W1	H1	P	Ød1	Ød2	t	N	P2	S	油封适用轴径 Ød4	建议轴端加工尺寸
代码	规格																		搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格																		ØD1	Ød		ØA	B	E	M	L	T4
发黑 JT-IVXUU 无电解镀镍 JT-IVNUU	6	6	20	22	3.5	42	25	13	18	20	30	5.5	9.5	11	21	—	12	9.4	8	6	-0.005 -0.012	4	28	8	M6×0.75	8	5
	8S	8	23	26	4	52	32	17	25	26	38	6.6	11	12	26		14	9.8	10/12	8	-0.005 -0.012		32	9	M8×1.0	10	5.5
	8	8	23	26	4	52	32	17	25	26	38	6.6	11	12	26		14	11.4	10/12	8	-0.005 -0.012		32	9	M8×1.0	10
	1022	10	27	29.5	6	70	40	22	36	32	52	9	14	11	35		16	14.4	12/14/15	10	-0.005 -0.012	8	36	15	M10×1.0	11
	10S						43	25		35								11.8
	10						43	25		35								14.4
	1223	12					41	23		33							19	15.4	14/15/16	12	-0.005 -0.012	10			M12×1.0
	12	12					43	25		35							19	15.4	14/15/16	12	-0.005 -0.012	10			M12×1.0
	1526	15	29	36	5	80	48	26	41	36	60	11	17	15	40		22	19.4	18/20	15	-0.005 -0.014	12	47	20	M15×1.0	18	10
	1528						50	28		38
	15						49	30		40
	20A	20	48	50	10	95	58	30	56	45	75				47.5	22	30	25.4	25/28/30	20	-0.005 -0.014	17	62	25	M20×1.0	17	11

暂未上传文档资料
