紧定螺钉锁紧型轴承固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
由于产品生产批次不同，发货喷细砂本色阳极氧化产品可能存在不喷砂，不影响尺寸及功能。
由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。

选型参数

选型表

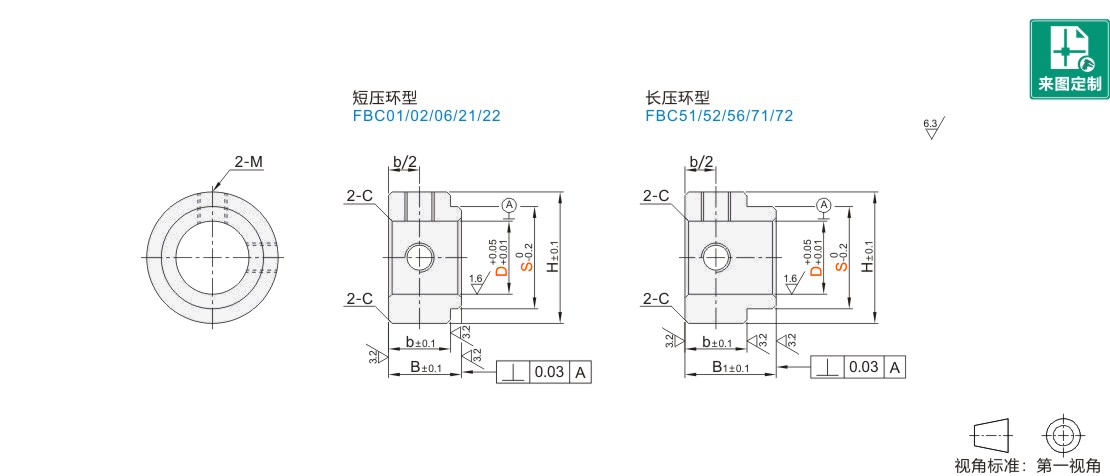

型号		S	适用轴承(外径)	B	B1	H	紧定螺钉 M×长度	b	C
代码	D	S	适用轴承(外径)	B	B1	H	紧定螺钉 M×长度	b	C
短压环型 JT-AXMSD JT-AXMSU JT-AXMSX JT-AXMUD JT-AXMUU 长压环型 JT-AXMOD JT-AXMOU JT-AXMOX JT-AXMLD JT-AXMLU	3	5	673ZZ(6)·683ZZ(7)	8	11	10	M3×3	7	0.5
	3	6	693ZZ(8)·603ZZ(9)·623ZZ(10)			10
	4	6	674ZZ(7)·684ZZ(9)			12
	4	7	694ZZ(11)·604ZZ(12)·624ZZ(13)			12
	5	7	675ZZ(7)			14	M4×3
	5	8	685ZZ(11)·695ZZ(13)·605ZZ(14)·625ZZ(16)			14
	6	8	676ZZ(10)·686ZZ(13)			15
	6	9	676ZZ(15)·606ZZ(17)·626ZZ(19)			15
	8	11	678ZZ(12)·688ZZ(16)	10	12.5	16		8.5
	8	12	698ZZ(19)·608ZZ(22)·628ZZ(24)			16
	10	13	6800ZZ(19)			18
		14	6900ZZ(22)·6000ZZ(26)			18
		16	6200ZZ(30)·6300ZZ(35)			20
	12	15	6801ZZ(21)			22	M5×4
		16	6901ZZ(24)·6001ZZ(28)
		18	6201ZZ(32)·6301ZZ(37)
	15	18	6802ZZ(24)·6902ZZ(28)			25
		19	6002ZZ(32)
		21	6202ZZ(35)·6302ZZ(42)
	17	20	6803ZZ(26)	—		27
		21	6903ZZ(30)·6003ZZ(35)
		23	6203ZZ(40)·6303ZZ(47)
	20	23	6704ZZ(27)·6804ZZ(32)	12	15	32	M6×5	10
		24	6904ZZ(37)
		27	6004ZZ(42)·6204ZZ(47)
	25	28	6805ZZ(37)			42
		29	6905ZZ(42)
		31	6005ZZ(47)
		32	6205ZZ(52)
	30	33	6806ZZ(42)	15.5	19	45	M8×6	13	1
		35	6906ZZ(47)
		38	6006ZZ(55)·6206ZZ(62)·6306ZZ(72)
	35	38	6807ZZ(47)	—		50
		41	6907ZZ(55)
		43	6007ZZ(62)·6207ZZ(72)
	40	43	6808ZZ(52)		21	60	M10×8	15
		45	6908ZZ(62)
		48	6008ZZ(68)·6208ZZ(80)
