圆柱滚子轴承内圈无挡边外圈双挡边

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴承精度	后置代码	轴承材质	类型
JT-LXXKSD-NU	GB/T307. 1 0级	W(钢保持架)	SUJ2	进口型 ● 外圈双挡边，内圈无挡边

选型参数

选型表

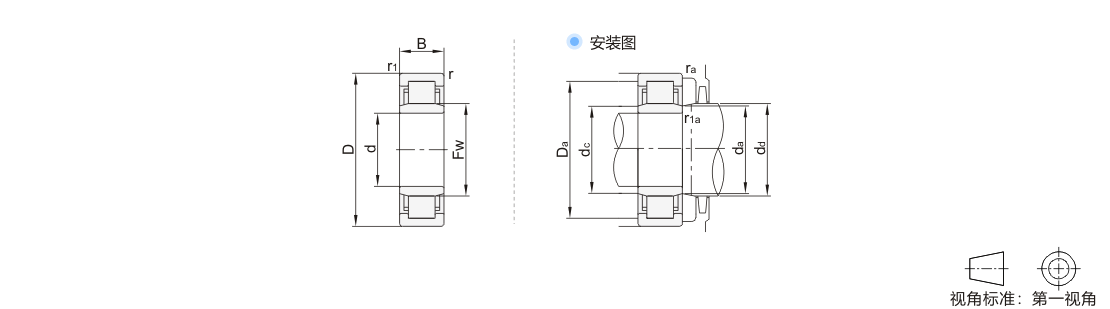

型号	d	D	B	r (min)	r1 (min)	Fw	额定载荷( KN)		极限转速(rpm)		安装尺寸						重量 (Kg) (参考)
型号	d	D	B	r (min)	r1 (min)	Fw	Cr (动)	Cor (静)	脂润滑	油润滑	da (min)	dc (max)	dd (min)	Da (max)	ra (max)	r1a (max)	重量 (Kg) (参考)
JT-LXXKSD-NU204W	20	47	14	1	0.6	26.5	23.1	20.3	12750	15300	24	26	29	42	1	0.6	0.12
JT-LXXKSD-NU304W	20	52	15	1.1		27.5	28.4	24.2	11050	12750	24	27	30	45.5			0.18
JT-LXXKSD-NU205W	25	52	15	1		31.5	26.4	25	11050	12750	29	31	34	47			0.15
JT-LXXKSD-NU305W	25	62	17	1.1	1.1	34	37.4	33.8	9350	11050	31.5	33	37	55.5		1	0.28
JT-LXXKSD-NU206W	30	62	16	1	0.6	37.5	35.1	33.8	9350	11050	34	37	40	57		0.6	0.23
JT-LXXKSD-NU306W	30	72	19	1.1	1.1	40.5	47.7	45	7905	9350	36.5	40	44	65.5		1	0.4
JT-LXXKSD-NU207W	35	72	17	1.1	0.6	44	45.5	45	8075	9350	39	43	46	65.5		0.6	0.33
JT-LXXKSD-NU307W	35	80	21	1.5	1.1	46.2	63.9	63.9	6885	8160	41.5	45	48	72	1.5	1	0.55
JT-LXXKSD-NU208W	40	80	18	1.1	1.1	50	39.2	38.7	7990	9350	46.5	49	52	73.5	1	1	0.38
JT-LXXKSD-NU308W	40	90	23	1.5	1.5	53.5	52.7	51.3	6800	7990	48	51	55	82	1.5	1.5	0.66
JT-LXXKSD-NU209W	45	85	19	1.1	1.1	55	41.4	42.3	7140	8415	51.5	54	57	78.5	1	1	0.43
JT-LXXKSD-NU309W	45	100	25	1.5	1.5	58.5	66.6	63.9	6120	7140	53	57	60	92	1.5	1.5	0.88
JT-LXXKSD-NU210W	50	90	20	1.1	1.1	60.4	43.2	45.9	6460	7650	56.5	58	62	83.5	1	1	0.47
JT-LXXKSD-NU310W	50	110	27	2	2	65	78.3	77.4	5525	6545	59	63	67	101	2	2	1.14
JT-LXXKSD-NU211W	55	100	21	1.5	1.1	66.5	52.2	56.3	5865	6970	61.5	65	68	92	1.5	1	0.64
JT-LXXKSD-NU311W	55	120	29	2	2	70.5	99.9	99.9	5015	5950	64	69	72	111	2	2	1.45
JT-LXXKSD-NU212W	60	110	22	1.5	1.5	73.5	61.65	67.5	5440	6460	68	71	75	102	1.5	1.5	0.82
JT-LXXKSD-NU312W	60	130	31	2.1	2.1	77	111.6	113.4	4675	5525	71	75	79	119	2	2	1.8
JT-LXXKSD-NU213W	65	120	23	1.5	1.5	79.6	75.6	85.1	5015	5950	73	77	81	112	1.5	1.5	1.02
JT-LXXKSD-NU313W	65	140	33	2.1	2.1	83.5	121.5	125.1	4335	5100	76	81	85	129	2	2	2.23
JT-LXXKSD-NU214W	70	125	24	1.5	1.5	84.5	75.2	85.5	4675	5525	78	82	86	117	1.5	1.5	1.12
JT-LXXKSD-NU314W	70	150	35	2.1	2.1	90	142.2	151.2	3995	4675	81	87	92	139	2	2	2.71
JT-LXXKSD-NU215W	75	130	25	1.5	1.5	88.5	86.9	99.9	4335	5100	83	87	90	122	1.5	1.5	1.23
JT-LXXKSD-NU315W	75	160	37	2.1	2.1	95.5	171	184.5	3740	4420	86	93	97	149	2	2	3.28
JT-LXXKSD-NU216W	80	140	26	2	2	95.3	95.4	109.8	4080	4845	89	94	97	131			1.5
JT-LXXKSD-NU316W	80	170	39	2.1	2.1	103	171	186.3	3485	4080	91	99	105	159			3.86
JT-LXXKSD-NU217W	85	150	28	2	2	101.8	108	126	3825	4505	94	99	104	141			1.87
JT-LXXKSD-NU317W	85	180	41	3	3	108	190.8	205.2	3315	3910	98	106	110	167	2.5	2.5	4.54
JT-LXXKSD-NU218W	90	160	30	2	2	107	136.8	160.2	3655	4250	99	105	109	151	2	2	2.3
JT-LXXKSD-NU318W	90	190	43	3	3	115	216	238.5	3145	3655	103	111	117	177	2.5	2.5	5.3
JT-LXXKSD-NU219W	95	170	32	2.1	2.1	113.5	149.4	175.5	3400	3995	106	111	116	159	2	2	2.78
JT-LXXKSD-NU319W	95	200	45	3	3	121.5	233.1	256.5	2890	3400	108	119	124	187	2.5	2.5	6.13
JT-LXXKSD-NU220W	100	180	34	2.1	2.1	120	232.2	306	2975	3485	111	117	122	169	2	2	4.57
JT-LXXKSD-NU320W	100	215	47	3	3	129.5	269.1	301.5	2805	3230	113	125	132	202	2.5	2.5	7.49
JT-LXXKSD-NU321W	105	225	49	3	3	135	288	324	2635	3145	118	132	137	212	2.5	2.5	8.53
JT-LXXKSD-NU222W	110	200	38	2.1	2.1	132.5	216	261	2890	3400	121	130	135	189	2	2	4.63
JT-LXXKSD-NU322W	110	240	50	3	3	143	324	360	2550	2975	123	140	145	227	2.5	2.5	10
JT-LXXKSD-NU224W	120	215	40	2.1	2.1	143.5	234	288	2720	3145	131	141	146	204	2	2	5.57
JT-LXXKSD-NU324W	120	260	55	3	3	154	405	459	2295	2720	133	151	156	247	2.5	2.5	12.8
JT-LXXKSD-NU226W	130	230	40	3	3	156	243	306	2465	2890	143	151	158	217	2.5	2.5	6.3
JT-LXXKSD-NU326W	130	280	58	4	4	167	504	598.5	2125	2465	146	164	169	264	3	3	17.4
JT-LXXKSD-NU228W	140	250	42	3	3	169	279	360	2295	2635	153	166	171	237	2.5	2.5	7.88
JT-LXXKSD-NU328W	140	300	62	4	4	180	553.5	670.5	1955	2295	156	176	182	284	3	3	21.2
JT-LXXKSD-NU230W	150	270	45	3	3	182	310.5	391.5	2125	2465	163	179	184	257	2.5	2.5	9.92
JT-LXXKSD-NU330W	150	320	65	4	4	193	598.5	724.5	1785	2125	166	190	195	304	3	3	25.3
JT-LXXKSD-NU332W	160	340	68			208	630	787.5	1700	1955	176	200	211	324			31.3
JT-LXXKSD-NU334W	170	360	72			220	715.5	909	1530	1870	186	216	223	344			37
JT-LXXKSD-NU236W	180	380	126			232	1242	1791	1275	1530	196	227	235	364			69.5

1Kgf=9.81N
