调整螺栓标准型/滚花型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

特点：

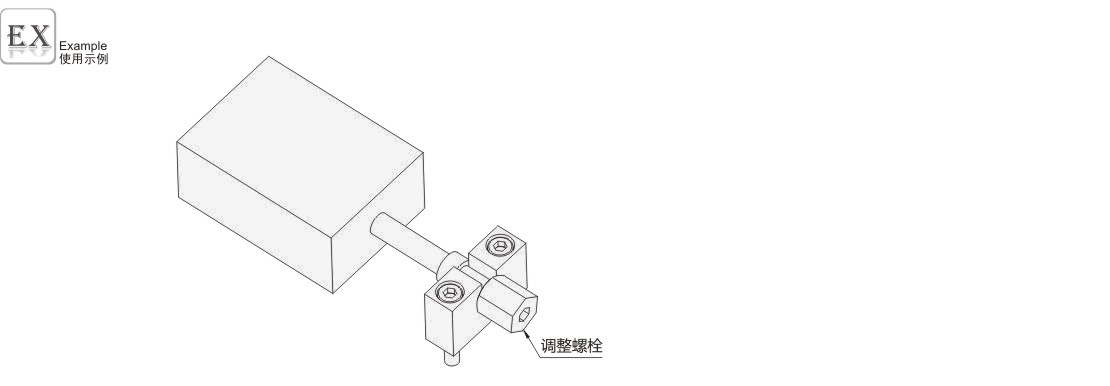

常与调整螺栓用固定块配合使用，可通过调整螺栓来对工件进行微量的位置调整，
从而起到精确定位的作用。

如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。

E和E1之间的方向有可能不一致。

选型参数

标准型

型号		L 最小单位5	d	T	M×螺距	B	D	C	E	E1	V
代码	M	L 最小单位5	d	T	M×螺距	B	D	C	E	E1	V
JT-ROAXDD JT-ROAXDU JT-ROAXDQ	4	10~50	3.5	7	4×0.7	3	5.5	5	7	2.5	2.5
	5	10~50	4.5	9	5×0.8	4.6	7.5	10	8	3	3
	6	15~50	5.5	9	6×1.0	4.6	8.5	10	10	4	4
	8	20~55	7.5	12	8×1.25	6	11.5	15	13	5	5

滚花型

型号		L 最小单位5	d	T	M×螺距		B	D	A	E2	V1	F
代码	M	L 最小单位5	d	T	粗牙螺纹	细牙螺纹	B	D	A	E2	V1	F
JT-ROAXUD JT-ROAXUU JT-ROAXUQ JT-ROAXUF JT-ROAXUO	3	10~45	2.5	7	3×0.5	—	3	4.5	7	5	4	10
	4	10~60	3.5	7	4×0.7	4×0.5	3	5.5	7	5	4	10
	5	10~70	4.5	9	5×0.8	5×0.5	4.6	7.5	15	8	7	15
	6	15~80	5.5	9	6×1.0	6×0.75	4.6	8.5
	8	20~110	7.5	12	8×1.25	8×0.75	6	11.5
	10	25~110	9.5	16	10×1.5	10×1.0	7	15.5	25	10	9	20
	12	25~160	11.5	19	12×1.75	12×1.0	7	17.5				20
	16	25~160	15.5	19	16×2.0	—	8	21.5				24
