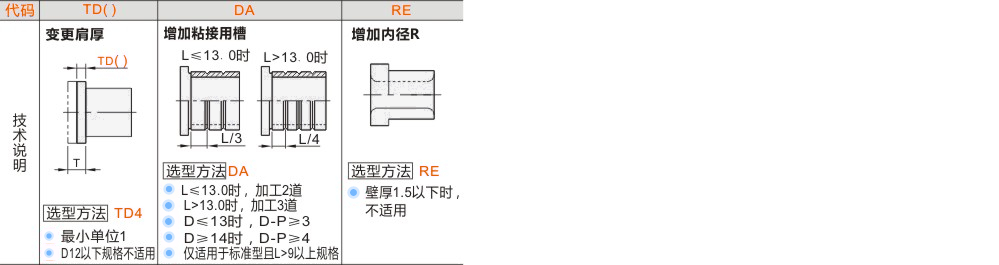

夹具用带肩型衬套

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理	类型
JT-RIISD●	无肩型 / 标准型 / Dp6	SKS3	54～58HRC	—	L尺寸指定型
JT-RIIUD●	无肩型 / 标准型 / Dm6	SKS3	54～58HRC	—	L尺寸指定型
JT-RIIFD●	无肩型 / 薄壁型 / Dp6	SKS3	54～58HRC	—	L尺寸指定型
JT-RIIXD●	无肩型 / 薄壁型 / Dm6	SKS3	54～58HRC	—	L尺寸指定型
JT-RIAFD●	带肩型 / 薄壁型 / Dp6	SKS3	54～58HRC	—	L尺寸指定型
JT-RIAXD●	带肩型 / 薄壁型 / Dm6	SKS3	54～58HRC	—	L尺寸指定型
JT-RIISU●	无肩型 / 标准型 / Dp6	SKS3	54～58HRC	发黑	L尺寸指定型
JT-RIIUU●	无肩型 / 标准型 / Dm6	SKS3	54～58HRC	发黑	L尺寸指定型
JT-RIIFU●	无肩型 / 薄壁型 / Dp6	SKS3	54～58HRC	发黑	L尺寸指定型
JT-RIIXU●	无肩型 / 薄壁型 / Dm6	SKS3	54～58HRC	发黑	L尺寸指定型
JT-RIAFU●	带肩型 / 薄壁型 / Dp6	SKS3	54～58HRC	发黑	L尺寸指定型
JT-RIAXU●	带肩型 / 薄壁型 / Dm6	SKS3	54～58HRC	发黑	L尺寸指定型
JT-RIISQ●	无肩型 / 标准型 / Dp6	SKS3	54～58HRC	无电解镀镍	L尺寸指定型
JT-RIIUQ●	无肩型 / 标准型 / Dm6	SKS3	54～58HRC	无电解镀镍	L尺寸指定型
JT-RIIFQ●	无肩型 / 薄壁型 / Dp6	SKS3	54～58HRC	无电解镀镍	L尺寸指定型
JT-RIIXQ●	无肩型 / 薄壁型 / Dm6	SKS3	54～58HRC	无电解镀镍	L尺寸指定型
JT-RIAFQ●	带肩型 / 薄壁型 / Dp6	SKS3	54～58HRC	无电解镀镍	L尺寸指定型
JT-RIAXQ●	带肩型 / 薄壁型 / Dm6	SKS3	54～58HRC	无电解镀镍	L尺寸指定型
JT-RIISO	无肩型 / 标准型 / Dp6	SKS3	淬火硬度54~58HRC, 镀层硬度850HV~	镀硬铬，镀层厚度3~5μm	L尺寸指定型
JT-RIIUO	无肩型 / 标准型 / Dm6	SKS3	淬火硬度54~58HRC, 镀层硬度850HV~	镀硬铬，镀层厚度3~5μm	L尺寸指定型
JT-RIIFO	无肩型 / 薄壁型 / Dp6	SKS3	淬火硬度54~58HRC, 镀层硬度850HV~	镀硬铬，镀层厚度3~5μm	L尺寸指定型
JT-RIIXO	无肩型 / 薄壁型 / Dm6	SKS3	淬火硬度54~58HRC, 镀层硬度850HV~	镀硬铬，镀层厚度3~5μm	L尺寸指定型
JT-RIAFO	带肩型 / 薄壁型 / Dp6	SKS3	淬火硬度54~58HRC, 镀层硬度850HV~	镀硬铬，镀层厚度3~5μm	L尺寸指定型
JT-RIAXO	带肩型 / 薄壁型 / Dm6	SKS3	淬火硬度54~58HRC, 镀层硬度850HV~	镀硬铬，镀层厚度3~5μm	L尺寸指定型
JT-RIIDD●	无肩型 / 标准型 / Dp6	SUS440C	48～53HRC	—	L尺寸指定型
JT-RIIQD●	无肩型 / 标准型 / Dm6	SUS440C	48～53HRC	—	L尺寸指定型
JT-RIIOD●	无肩型 / 薄壁型 / Dp6	SUS440C	48～53HRC	—	L尺寸指定型
JT-RIILD●	无肩型 / 薄壁型 / Dm6	SUS440C	48～53HRC	—	L尺寸指定型
JT-RIAFF●	带肩型 / 薄壁型 / Dp6	SUS440C	48～53HRC	—	L尺寸指定型
JT-RIAXF●	带肩型 / 薄壁型 / Dm6	SUS440C	48～53HRC	—	L尺寸指定型
JT-RIIDU	无肩型 / 标准型 / Dp6	SUS304	—	—	L尺寸指定型
JT-RIIQU	无肩型 / 标准型 / Dm6	SUS304	—	—	L尺寸指定型
—	无肩型 / 薄壁型 / Dp6	SUS304	—	—	L尺寸指定型
—	无肩型 / 薄壁型 / Dm6	SUS304	—	—	L尺寸指定型
—	带肩型 / 薄壁型 / Dp6	SUS304	—	—	L尺寸指定型
—	带肩型 / 薄壁型 / Dm6	SUS304	—	—	L尺寸指定型

镀硬铬表面处理内径和内孔无法镀上镀层。

引导部长度

L	引导部长度
5~14.9	1
15~29.9	2
30 ~	3

L<5时，无引导部加工。

选型参数

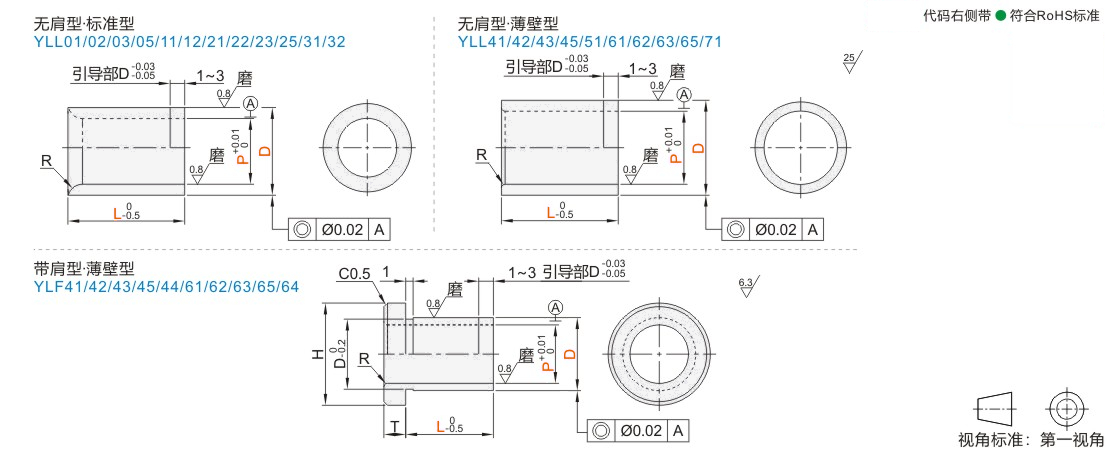

无肩型·标准型

型号		D公差		最小单位0.01	最小单位0.1	R
代码	D	p6	m6	P	L	R
Dp6 JT-RIISD JT-RIISU JT-RIISQ JT-RIISO JT-RIIDD JT-RIIDU Dm6 JT-RIIUD JT-RIIUU JT-RIIUQ JT-RIIUO JT-RIIQD JT-RIIQU	5	+0.020 +0.012	+0.012 +0.004	2.00~2.50	5.0~8.0	0.8
	7	+0.024 +0.015	+0.015 +0.006	2.00~3.50	5.0~10.0	0.8
	8			3.00~4.50	5.0~15.0	1.0
	10			4.00~6.50	5.0~22.0	1.0
	12	+0.029 +0.018	+0.018 +0.007	6.00~8.50	5.0~22.0	2.0
	15			8.00~10.50	10.0~42.0
	18			10.00~12.50
	20	+0.035 +0.022	+0.021 +0.008	12.00~13.50
	22			12.00~13.50
	25			13.00~15.50
	26			15.00~16.50
	30			16.00~20.50	12.0~62.0	3.0
	35	+0.042 +0.026	+0.025 +0.009	20.00~25.00	12.0~62.0	3.0

无肩型·薄壁型

型号		D公差		最小单位0.01	最小单位0.1	R
代码	D	p6	m6	P	L	R
Dp6 JT-RIIFD JT-RIIFU JT-RIIFQ JT-RIIFO JT-RIIOD Dm6 JT-RIIXD JT-RIIXU JT-RIIXQ JT-RIIXO JT-RIILD	7	+0.024 +0.015	+0.015 +0.006	3.51~5.00	5.0~10.0	0.5
	8			4.51~6.00	5.0~15.0
	9			4.51~6.50	5.0~15.0
	10			6.51~8.00	5.0~22.0
	11	+0.029 +0.018	+0.018 +0.007	8.00~9.00
	12			8.51~9.00
	13			8.51~10.00
	14			9.00~11.00		1.0
	15			10.51~12.00	10.0~42.0
	17			10.51~13.00
	18			12.51~14.00
	20	+0.035 +0.022	+0.021 +0.008	13.51~15.00
	22			13.51~17.00
	25			15.51~19.00
	26			16.51~20.00
	30			20.51~24.00		1.5
	35	+0.042 +0.026	+0.025 +0.009	25.01~29.00	12.0~62.0	1.5

带肩型·薄壁型

型号		D公差		最小单位0.01	最小单位0.1	R	H	T
代码	D	p6	m6	P	L	R	H	T
Dp6 JT-RIAFD JT-RIAFU JT-RIAFQ JT-RIAFO JT-RIAFF Dm6 JT-RIAXD JT-RIAXU JT-RIAXQ JT-RIAXO JT-RIAXF	5	+0.020 +0.012	+0.012 +0.004	2.20~3.00	3.0~5.0	0.5以下	9	2.5
	6	+0.020 +0.012	+0.012 +0.004	3.00~4.00	3.0~5.5	0.5以下	9
	7	+0.024 +0.015	+0.015 +0.006	3.51~5.00	3.0~8.0	0.5	11
	8			4.51~6.00	3.0~12.0		12	3
	9			4.51~6.50	3.0~12.0		13.5
	10			6.51~8.00	3.0~17.0		14
	11	+0.029 +0.018	+0.018 +0.007	8.00~9.00			15
	12			8.51~9.00			16	4
	13			8.51~10.00	10.0~37.0		17
	14			9.00~11.00			18
	15			10.51~12.00			19
	17			10.51~13.00		1.0	21	5
	18			12.51~14.00			22
	19	+0.035 +0.022	+0.021 +0.008	12.51~14.00	5.0~35.0		24
	20			13.51~15.00	10.0~37.0		26
	21			13.51~15.00	5.0~35.0
	22			13.51~17.00	10.0~37.0
	25			15.51~19.00			30
	26			16.51~20.00			30
	30			20.51~24.00		1.5	35	6
	31	+0.042 +0.026	+0.025 +0.009	20.51~24.00	5.0~35.0		36
	35	+0.042 +0.026	+0.025 +0.009	25.01~29.00	12.0~52.0		40

P≤3.59时，L+T≤P×2.5；P≥3.60时，L+T≤P×3.0。
