双轨道双列滚针随动器

图片仅供参考

双轨道双列滚针随动器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型

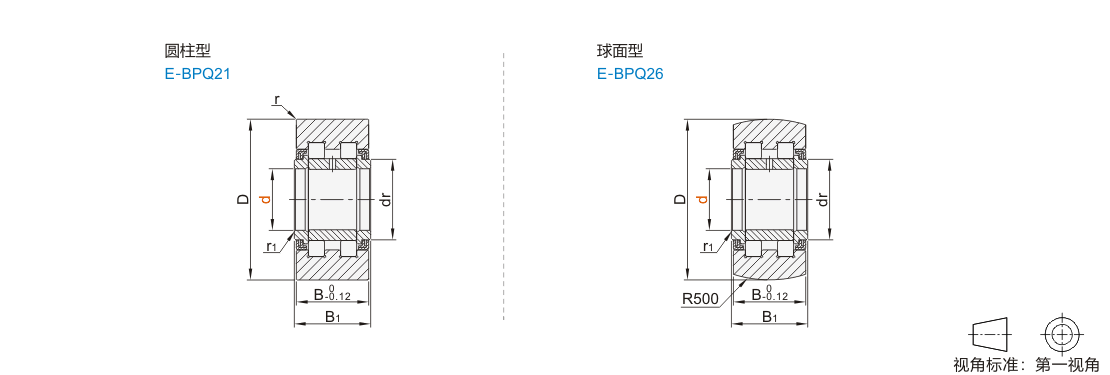

JT-VXFEUD	SUJ2	经济型 ● 全滚子带内圈型 ● 圆柱型
JT-VXFEUX	SUJ2	经济型 ● 全滚子带内圈型 ● 球面型

圆柱型D公差：

D	公差
32~47	0 -0.011
52~80	0 -0.013
90~110	0 -0.015

球面型D公差:	0 -0.05

工作温度-20~120℃，连续使用建议100℃以下。不承诺品牌。

选型参数

选型表

型号			dr	D	B	B1	r (min)	r1 (min)	基本额定负荷(KN)		最大静态容许负荷(KN)	极限转速 (rpm)	重量（g）
代码	d		dr	D	B	B1	r (min)	r1 (min)	Cr(动)	Cor(静)	最大静态容许负荷(KN)	极限转速 (rpm)	重量（g）
圆柱型 JT-VXFEUD 球面型 JT-VXFEUX	15	0 -0.008	20	35	18	19	0.6	0.3	10.08	11.68	7.55	4800	99
	15A		20	42	18	19	0.6	0.3	11.76	12.96	12.96	4800	158
	17		22	40	20	21	1	0.5	11.44	14.32	12.99	4000	147
	17A		22	47	20	21			12.72	14.72	14.72	4000	220
	20	0 -0.010	27	47	24	25			19.6	24.4	17.41	4800	245
	20A		27	52					21.6	28	28		321
	25		31	52					20	26.4	19.2		281
	25A		31	62					24	34	34		450
	30		38	62	28	29			28	36.4	22.53	1760	465
	30A		38	72					32.8	44.8	44.8	1760	697
	35	0 -0.012	44	72			1.1	0.6	30.8	43.2	36.48	1440	630
	35A		44	80	30	32			34.8	50.4	50.4	1440	836
	40		49	80					36	48.8	48.19	1200	816
	40A		49	90					41.6	60	60	1200	1129
	45		53	85					36.8	52.8	50.37	1040	883
	45A		53	100					44.8	68	68	1040	1396
	50		58	90					36.8	52.8	52.54	880	950
	50A		58	110					47.2	75.2	75.2	880	1690

上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
