选择代码

代码参数

厚度（底带）

容许应力

最小轮径

滚轮面材质

滚轮面纹理

织物层数

输送面摩擦系数

输送面材质

输送面颜色

连续使用温度

重量

选型参数

宽度W(mm) *

10~1200/1

内周长L(m) *

0.5~20/0.001

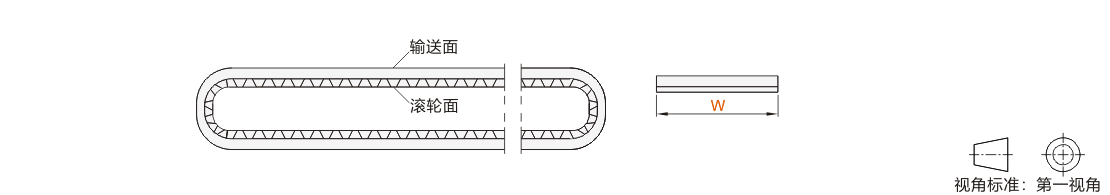

三之星平皮带接驳型

图片仅供参考

三之星平皮带接驳型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	输送面 / 材质	输送面 / 纹理	输送面 / 颜色	输送面 / 摩擦系数	滚轮面 / 材质	滚轮面 / 纹理	织物层数	总厚	重量 kg/㎡	最小滑轮直径mm	容许应力 kg/cm	连续使用温度(°C)	内周加导条	激光打孔	包边
JT-VGCSD	TPU	平面	绿色	0.8	PET帆布	布纹	1	0.8	0.7	10	4	-30~100	√	√	√
JT-VGCSU	TPU	平面	绿色	0.6	TPU	细布纹	1	1.1	1.0	15	4	-30~100	√	√	√
JT-VGCSQ	TPU	平面	天蓝色	0.6	PET帆布	布纹	2	1.2	1.3	10	3	-30~100	√	√	√
JT-VGCSF	TPU	平面	黄绿色	0.6	PET帆布	布纹	2	1.4	1.5	25	8	-30~100	√	√	√
JT-VGCSO	TPU	平面	绿色	0.6	PET帆布	布纹	2	1.7	1.9	50	8	-30~100	√	√	√
JT-VGCSX	PVC	平面	绿色	1.0	PVC	细布纹	2	2.3	2.6	40	8	-10~80	√	√	√
JT-VGCSL	PVC	平面	绿色	1.0	PET帆布	布纹	2	3.2	3.7	75	8	-10~80	√	√	√
JT-VGCSM	PVC	平面	绿色	1.0	PET帆布	布纹	3	4.7	5.0	100	18	-10~80	√	√	√
JT-VGCSG	PVC	平面	白色	1.0	PET帆布	布纹	3	4.7	5.0	100	18	-10~80	√	√	√

普通用：通用输送带，水平输送用。

导条/包边/激光打孔详见可选加工参数。

选型参数

选型表

型号		皮带周长L(m) 最小单位0.001m
代码	皮带宽度W 最小单位1mm	皮带周长L(m) 最小单位0.001m
JT-VGCSD JT-VGCSU JT-VGCSQ JT-VGCSF JT-VGCSO JT-VGCSX JT-VGCSL JT-VGCSM JT-VGCSG	10~1200	0.5~20

尺寸公差表

平皮带不含片基带尺寸公差

● 厚度公差

厚度 (mm)	主体公差	搭接	齿接
~1	±0.1	-0.2~+0.7	±0.2
1.1~1.5	±0.2	-0.2~+0.5	±0.3
2.1~2.5	±0.3	-0.2~+0.5
2.6~3.0		-0.3~+0.5
3.1~3.5		-0.4~+0.5
3.6~4.0	±0.4	-0.4~+0.6	±0.4
4.1~4.5	±0.4	-0.4~+0.7
4.6~	±0.5	-0.4~+0.7

● W公差

宽度(mm)		公差 (mm)
起	止	公差 (mm)
3	10	±0.5
11	99	±1
100	400	±2
401	600	±3
401	600	±3	601	800	±4
801	1800	±5
1801	2500	±6

● L公差

长度(mm)		不加导条公差 (mm)	加导条公差
起	止	不加导条公差 (mm)	加导条公差
—	2000	±10	±15
2001	7000	±20	±25
7001	—	±0.3%	±0.35%

适用:EMB/ EMD/ EMF/ EMS/ EMG/ EME/ EMT系列。

张紧力调整技术指引

可选加工参数
