万向球-车削型-六角螺栓型-全螺纹型

图片仅供参考

万向球-车削型-六角螺栓型-全螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 主球	类型
JT-ENMUL	POM	POM	螺杆式 ● 六角螺栓型
JT-ENMUM	PEEK	PEEK	螺杆式 ● 六角螺栓型
JT-ENMUG	POM	POM	螺杆式 ● 全螺纹型

选型参数

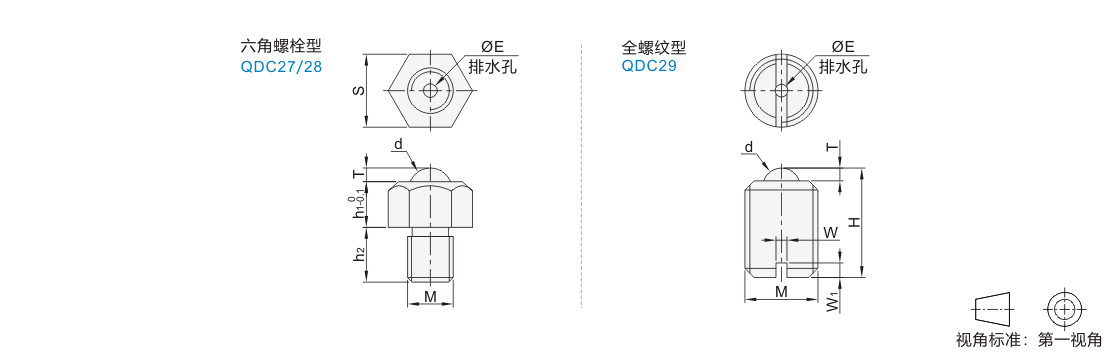

六角螺栓型

型号		M	h1	h2	S	E	T		d		耐负载N(kgf)
代码	规格	M	h1	h2	S	E	JT-ENMUL	JT-ENMUM	JT-ENMUL	JT-ENMUM	JT-ENMUL	JT-ENMUM
JT-ENMUL JT-ENMUM	5	5	5	6	8	1.5	1.5	1.5	4.76	4.76	2(0.2)	2(0.2)
	6	6	6	8	10	2.5	1.7	2	5.56	6.35	4(0.4)	5(0.5)
	8	8	8	10	13	3	2.8	2.5	8.73	7.94	7(0.7)	6(0.6)
	10	10	10	12	17	3.5	3.5	3	10.32	9.53	11(1.1)	8(0.8)

全螺纹型

型号		M	H	T	d	E	W	W1	耐负载 N(kgf)
代码	规格	M	H	T	d	E	W	W1	耐负载 N(kgf)
JT-ENMUG	8	8	14	1.5	4.76	1.5	1.2	1.5	2(0.2)
	10	10	16	1.7	5.56	2.5	1.5	2	4(0.4)
	12	12	20	1.7	5.56	1.5	2	2	5(0.5)
	16	16	25	2.8	8.73	3	2	3	7(0.7)
	20	20	30	3.5	10.32	3.5	3	4	11(1.1)
