精密快插Y型三通接头

图片仅供参考

精密快插Y型三通接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理 / 主体	类型
JT-LTTALD	黄铜	黄铜	POM	镀镍	外螺纹 ● Y型三通接头

选型参数

选型表

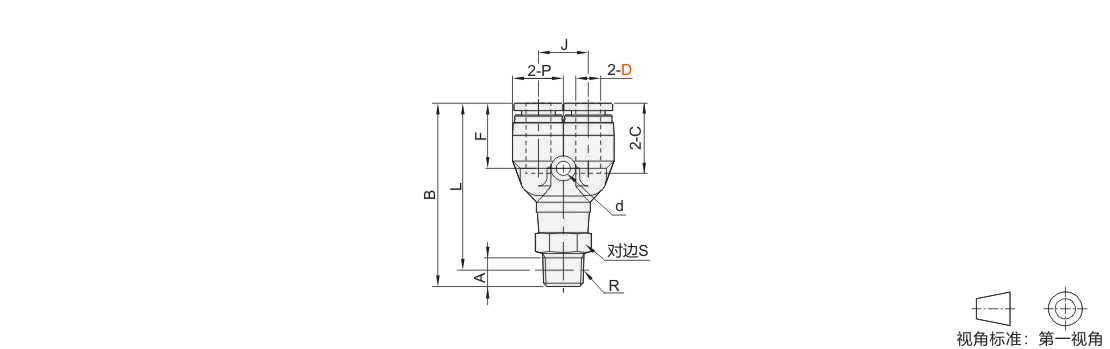

型号		公称型号	R	A	B	L	P	C	J	d	F	S	有效断面积（mm²)	重量 (g)
代码	D	公称型号	R	A	B	L	P	C	J	d	F	S	有效断面积（mm²)	重量 (g)
JT-LTTALD	4	M5	M5	3.5	39	35.5	11	14.9	11	3.4	14	12	1.57	10.2
		1	R1/8	7.5	41.8	37.8	10.9					12	7.95	11.2
		2	R1/4	10	44.8	38.8	10.9					14	7.95	15.1
	6	M5	M5	3.5	42	38.5	13	17	13	3.2	15	12	1.57	12.0
		1	R1/8	7.5	44	40	12.9					12	7.95	13.0
		2	R1/4	10	47	41						14		16.9
		3	R3/8	10.5	47.6	41.2						17		22.3
	8	1	R1/8	7.5	50.9	46.9	14.4	18.1	14.5		18	14	16.58	17.7
		2	R1/4	10	53.5	47.5	14.5					14	22.67	19.7
		3	R3/8	10.5	54.1	47.7	14.4					17	22.67	25.4
	10	2	R1/4	10	58.4	52.4	18.3	20.2	18.5	4.5	21		31.79	32.2
		3	R3/8	10.5	59.3	52.9							36.17	34.0
		4	R1/2	13.5	62.6	54.4						21	36.17	45.0
	12	2	R1/4	10	63.9	57.9	21	23.4	21	4.2	21.5	17	31.79	39.0
		3	R3/8	10.5	67	60.6						17	36.17	40.8
		4	R1/2	13.5	68	60						21	36.17	51.8
