平行线式联轴器螺钉固定短式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体材质	表面处理	附件	类型
JT-NXASU	铝合金	本色阳极氧化	内六角紧定螺钉	螺钉固定短型
JT-NXADD	不锈钢	—	内六角紧定螺钉	螺钉固定短型

当d<4且e>5时，紧定螺钉有3处。
当d、e<4时，紧定螺钉有2处。
特点
高刚性、高灵敏度。
零回转间隙。
不锈钢材质具有抗油和耐腐蚀性。
顺时针和逆时针旋转时特性完全一样。
不允许因偏心造成的轴心偏差。
可补偿角向和轴向偏差，不能补偿径向偏差。
因偏心、偏角、轴向的位移均为单独的充许值，
所以当多种偏差同时出现时，该允许值将缩小。

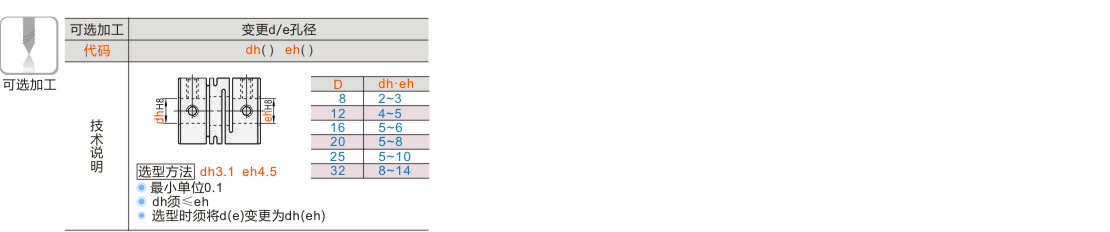

选型参数

选型表

型号		d-e
代码	D	d-e
JT-NXASU JT-NXADD	8	d	2	3
	8	e	2 3	3
	12	d	4	4.5	5
	12	e	4 4.5 5	4.5 5	5
	16	d	5	6
	16	e	5 6	6

型号		d-e
代码	D	d-e
JT-NXASU JT-NXADD	20	d	5	6	7	8
	20	e	5 6 7 8	6 7 8	7 8	8
	25	d	5	6	6.35	8	10
	25	e	5 6 6.35 8 10	6 6.35 8 10	6.35 8 10	8 10	10
	32	d	8	10	12	14
	32	e	8 10 12 14	10 12 14	12 14	14

尺寸性能表

型号		L	L1	M	F	额定扭矩 (N·m)	容许安装偏差			静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	锁紧扭矩 (N·m)	重量 (g)
代码	D	L	L1	M	F	额定扭矩 (N·m)	角向(°)	径向(mm)	轴向(mm)	静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	锁紧扭矩 (N·m)	重量 (g)
JT-NXASU	8	10	3.4	M2	1.7	0.1	1	—	±0.1	24	78000	1.0×10⁻⁸	0.3	1
	12	14	5.2	M2.5	2.5	0.4			±0.1	80	52000	7.0×10⁻⁸	0.5	3.1
	16	18	6.8	M3	3	0.5			±0.2	180	39000	2.8×10⁻⁷	0.7	7.4
	20	20	7.65	M3	3	1				200	31000	7.5×10⁻⁷	0.7	12
	25	25	9.6	M4	4	2				780	25000	2.3×10⁻⁶	1.7	24
	32	32	12.6	M4	6	4				1100	19000	8.0×10⁻⁶	1.7	50
JT-NXADD	8	10	3.4	M2	1.7	0.2	1	0.05	±0.1	49	78000	2.4×10⁻⁸	0.3	2.7
	12	14	5.2	M2.5	2.5	0.3				140	52000	1.8×10⁻⁷	0.5	7.8
	16	18	6.8	M3	3	0.5				240	39000	7.2×10⁻⁷	0.7	18
	20	20	7.65	M3	3	1				330	31000	2.0×10⁻⁶	0.7	32
	25	25	9.6	M4	4	2				720	25000	6.1×10⁻⁶	1.7	63
	32	32	12.6	M4	6	3.5				1300	19000	2.1×10⁻⁵	1.7	130

惯性力矩和重量按最大孔径计算。
