定位销球面大头型内螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

公差选择

特点：
高硬度不锈钢中含有Mn，具有溶于酸的性质；
高硬度不锈钢具有弱磁性。
高硬度不锈钢产品颈部无退刀槽，保证更好强度。

工艺孔加工条件：D·L·B≥4且P≥6。（工艺孔详细尺寸见产品简介）

选型参数

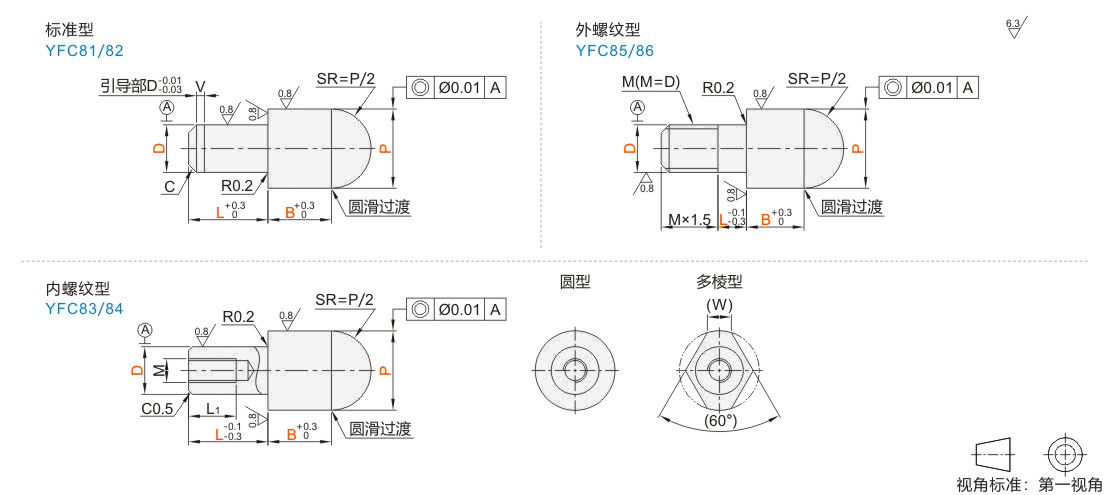

标准型

型号				P (最小单位0.01)	L(最小单位1)		B (最小单位0.1)	C	V	(W)
代码	D公差	P公差	D	P (最小单位0.01)	圆型	多棱型	B (最小单位0.1)	C	V	(W)
圆型 JT-RAMMD 多棱型 JT-RAMMU	m6 p6 g6 h7	s m6 p6 g6 h7	2	2.50～8.00	3～16	4～16	1.0～15.0	0.5	0	1.2
			3	3.50～8.00				0.5	1	1.5
			4	4.50～8.00				1		1.8
			5	5.50～8.00						2.2
			6	6.50～10.00						3
			8	8.50～10.00	4～16	5～16				3.5

L尺寸=3时，C=0.5，V=1。

内螺纹型

型号				P (最小单位0.01)	L(最小单位1)		B (最小单位0.1)	(W)	M	L1
代码	D公差	P公差	D	P (最小单位0.01)	圆型	多棱型	B (最小单位0.1)	(W)	M	L1
圆型 JT-RAMMQ 多棱型 JT-RAMMF	m6 p6 g6 h7	s m6 p6 g6 h7	6	6.50～10.00	6～16	9～16	2.0～15.0	3	M3	5
圆型 JT-RAMMQ 多棱型 JT-RAMMF	m6 p6 g6 h7	s m6 p6 g6 h7	8	8.50～10.00	8～16	12～16	2.0～15.0	3.5	M4	8

外螺纹型

型号				P (最小单位0.01)	L (最小单位1)	B(最小单位0.1)		(W)	M
代码	D公差	P公差	D	P (最小单位0.01)	L (最小单位1)	圆型	多棱型	(W)	M
圆型 JT-RAMMO 多棱型 JT-RAMMX	m6 p6 g6 h7	s m6 p6 g6 h7	3	3.50～8.00	3～10	1.0～15.0	1.0～10.0	1.5	M3
			4	4.50～8.00			1.0～10.0	1.8	M4
			5	5.50～8.00			1.0～12.0	2.2	M5
			6	6.50～10.00			1.0～12.0	3	M6
			8	8.50～10.00	4～10		1.0～15.0	3.5	M8

暂未上传文档资料

定位销 球面大头型 内螺纹
