梯形丝杠消隙螺母圆法兰型

图片仅供参考

梯形丝杠消隙螺母圆法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹旋向	材质 / ①主螺帽	材质 / ②副螺帽	材质 / ③波形弹簧	材质 / ④紧定螺钉	类型
JT-ILPMD	左旋	黄铜	黄铜	07Cr17Ni7Al	碳钢	圆法兰型
JT-ILPMU	右旋	黄铜	黄铜	07Cr17Ni7Al	碳钢	圆法兰型

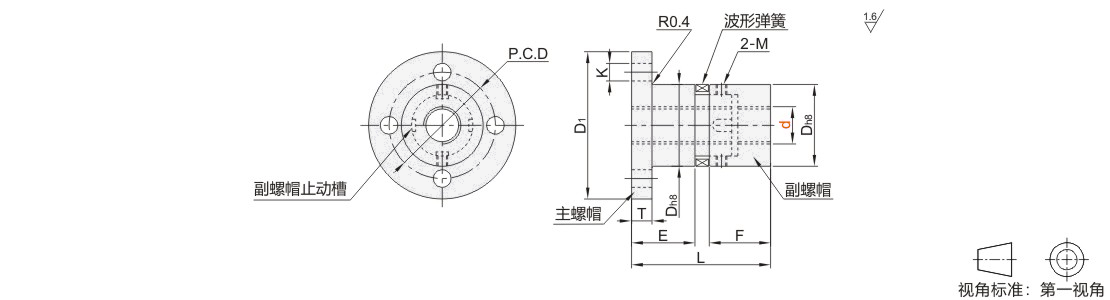

构成零件

编号	零件名称	数量
①	主螺帽	1
②	副螺帽	1
③	波形弹簧	1
④	紧定螺钉	2

L值为弹簧非受压状态值，L值可根据弹簧属性调节变化。
消间隙螺帽作用需松开主螺帽的紧固连接，使弹簧起作用。

选型参数

选型表

型号						螺距P				D			D1				T			L				E			F				P.C.D				K				M		动态容许推力 (kN)								重量(g)
代码			d			螺距P				D			D1				T			L				E			F				P.C.D				K				M		动态容许推力 (kN)								重量(g)
JT-ILPMD JT-ILPMU			10			2				20			36				5			33				13			15				26				4.3				3		2.6								101
			12			2				22			44				5			35.5				16.5			16				31				5.4				3		3.39								131
			16			3				28			51				6			44				21			20				38				6.6				4		6.29								231
			20			4				32			56				6			51				24			25				42				6.6				4		9.32								312
