双排链轮 10B/12B/16B系列

图片仅供参考

双排链轮 10B/12B/16B系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	系列	ISO链号	材质	热处理	表面处理	类型
JT-KIRLD	10B系列	10B-2	S45C	齿顶高频	发黑	标准型
JT-KIRLU	10B系列	10B-2	SUS304	—	—	标准型
JT-KIRMD	12B系列	12B-2	S45C	齿顶高频	发黑	标准型
JT-KIRMU	12B系列	12B-2	SUS304	—	—	标准型
JT-KIRGD	16B系列	16B-2	S45C	齿顶高频	发黑	标准型
JT-KIRGU	16B系列	16B-2	SUS304	—	—	标准型

10B-2系列链轮链条请勿与50系列(10A-2)链轮链条配合！
12B-2系列链轮链条请勿与60系列(12A-2)链轮链条配合！
16B-2系列链轮链条请勿与80系列(16A-2)链轮链条配合！
未注尺寸公差标准按照：GB/T 1243-2024

齿顶与键槽中心偏移量为±0.5。
工艺问题，无法保证多个产品齿顶与键槽一致重合。

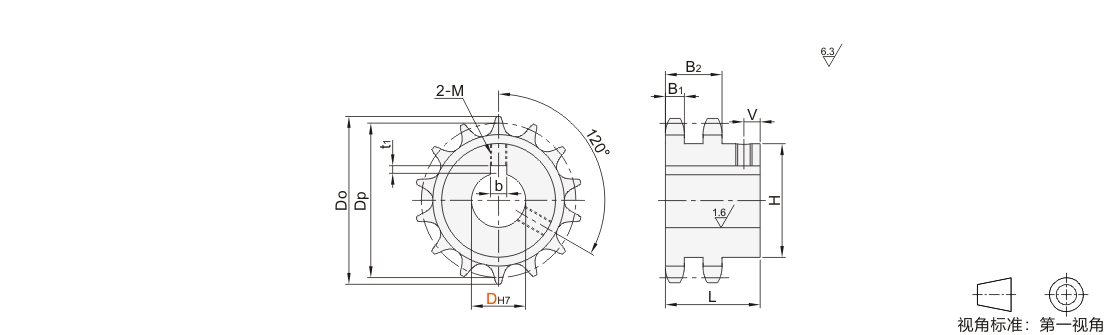

键槽/螺孔尺寸

D			键槽b×t1		M
15			5×2.3		6
18~22			6×2.8		6
25~30			8×3.3		8
35~38			10×3.3
40			12×3.3
45~50			14×3.8		10
55			16×4.3		12
60			18×4.4		12

选型参数

10B系列

型号				轴孔径	外径	分度圆直径	轮毂		V	B1	B2
代码	系列	排数	齿数	DH7	Do	Dp	H	L	V	B1	B2
JT-KIRLD JT-KIRLU	10B	2	11	15 18 20	63	56.35	39	40	7	9	25.6
			12	15 18 20 22	68	61.34	44
			13	15 18 20 22 25	73	66.32	49
			14	15 18 20 22 25 28	78	71.34	54
			15	18 20 22 25 28 30	83	76.35	59
			16	20 22 25 28 30	88	81.37	64	45	9
			17		93	86.39	69
			18		98.3	91.42	74
			20	20 22 25 28 30 35	108.4	101.48	84
			21	25 28 30 35 38	113.4	106.51	85
			24		128.3	121.62	100
			25		134	126.66	105

12B系列

型号				轴孔径	外径	分度圆直径	轮毂		V	B1	B2
代码	系列	排数	齿数	DH7	Do	Dp	H	L	V	B1	B2
JT-KIRMD JT-KIRMU	12B	2	11	20 25	75	67.62	47	50	8	10.8	30.3
			12	20 25 28 30	81.5	73.6	53
			13	20 25 28 30	87.5	79.6	59
			14	20 25 28 30 35	93.6	85.61	65
			15	20 25 28 30 35 40	99.8	91.62	71	55	12
			16	25 28 30 35 40 45	105.5	97.65	77
			17		111.5	103.67	83
			18		118	109.71	89
			19	25 28 30 35 40 45 50	124.2	115.74	95
			20	25 28 30 35 40 45 50 55	129.7	121.78	100
			22		141	133.86	105
			24		153.9	145.95	110
			25		160	151.99	120

16B系列

型号				轴孔径	外径	分度圆直径	轮毂		V	B1	B2
代码	系列	排数	齿数	DH7	Do	Dp	H	L	V	B1	B2
JT-KIRGD JT-KIRGU	16B	2	10	25	93	82.19	52	70	11	15.8	47.7
			11	25 30	101.5	90.16	60
			12	25 30 35	109	98.14	68
			13	25 30 35 40	117	106.14	76
			14	25 30 35 40 45	125	114.15	84
			15	25 30 35 40 45 50	133	122.17	92
			16	30 35 40 45 50 55	141	130.2	100
			17	30 35 40 45 50 55	149	138.23	100
			18	30 35 40 45 50 55 60	157	146.27	110
			19		165.2	154.32	110
			20		173.2	162.37	130
			21		181.2	170.42	130

“键槽尺寸可选加工”见链轮/链条产品简介。
