选型参数

规格 *

铰链外形长度B(mm) *

蝶形铰链平型长型圆孔型

图片仅供参考

蝶形铰链平型长型圆孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-QAPQM	SUS304	—	对称型 ● 圆孔型

选型参数

选型表

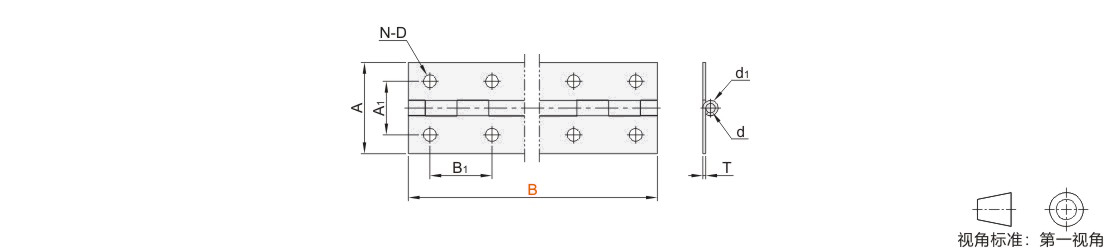

型号										B			A					A1				B1				d				d1					T			孔数 N					D				参考重量 (kg/pcs)
代码				规格						B			A					A1				B1				d				d1					T			孔数 N					D				参考重量 (kg/pcs)
JT-QAPQM				25						1800			25					15				50.8				2.5				3.5					0.5			36					4				0.38
				25						2000																				3.5					0.5			40									0.41
				25A						1800																				4.3					0.8			36									0.48
				25A						2000																				4.3					0.8			40									0.59
				38						1800			38					23												4.5					1			36									0.61
				38						2000																				4.5					1			40									0.68
				38A						1800												101.6				3.2				5.8					1.2			36									1.1
				38A						2000																3.2				5.8					1.2			40									1.2
				50						1800			50					28								3				6.3					1.5			18					6				1.6
				50						2000																3				6.3					1.5			20									2.01
				50A						1800												100				6				10.5					2			18									2.11
				50A						2000												100				6				10.5					2			20									2.5
