球面止动销

图片仅供参考

球面止动销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	硬度	表面处理	类型
JT-FBNSD	SCM435	40～45HRC	无电解镀镍	球面型 ● 尺寸固定型
JT-FBNSX	SUS440C	40～45HRC	一	球面型 ● 尺寸固定型
JT-FBNQD	SCM435	40～45HRC	无电解镀镍	球面型 ● 尺寸指定型
JT-FBNQX	SUS440C	40～45HRC	一	球面型 ● 尺寸指定型

SUS440C材质可能会因淬火导致变色。
由于产品批次不同，发货镀镍产品可能存在喷砂，不影响尺寸及功能。

选型参数

尺寸固定型

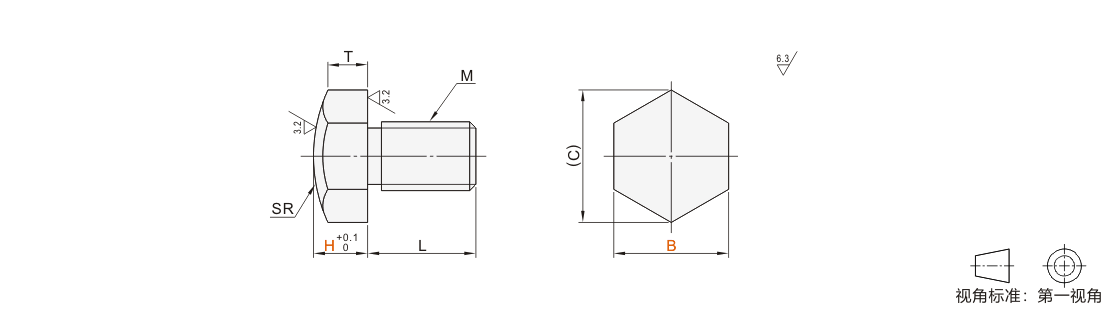

型号		H	M	L	(C)	T	SR
代码	B	H	M	L	(C)	T	SR
JT-FBNSD JT-FBNSX	5.5	5	3	5	6.4	4.3	7.5
	7		4	5	8.1	4	8.5
	8		5	6	9.2	3.9	10
	10	8	6	6	11.5	6.5	12
	10B		6	9	11.5	6.5	12
	13		8	10	15	6.1	16
	14			10	16.2		18
	14B			12	16.2		18
	17	10	10	12	19.6	7.7	22
	19		12	15	21.9	7.5	25
	19B		12	18	21.9	7.5	25

尺寸指定型

型号		H 最小单位0.1	M	L	(C)	T	SR
代码	B	H 最小单位0.1	M	L	(C)	T	SR
JT-FBNQD JT-FBNQX	5.5	2.0~12.0	3	5	6.4	H-0.7	7.5
	7		4	5	8.1	H-1	8.5
	8		5	6	9.2	H-1.1	10
	10	5.0~32.0	6	6	11.5	H-1.5	12
	13		8	10	15	H-1.9	16
	14		8	10	16.2	H-1.9	18
	17	10.0~52.0	10	12	19.6	H-2.3	22
	19	10.0~52.0	12	15	21.9	H-2.5	25
